Fujiyamaの組み立て
2001年4月
2月から3月の週末を費やしてFujiyamaの正式頒布版の基板組み立てが終わりました。正式版の回路図も公開されました（リンク切れ）

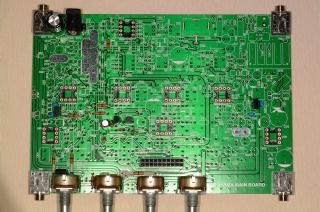

マニュアル4-21ページメイン基板の電源部まで。(2月24日)

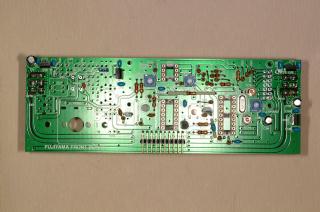

マニュアル4-41ページフロント基板の周波数カウンタ部まで。(2月24日)

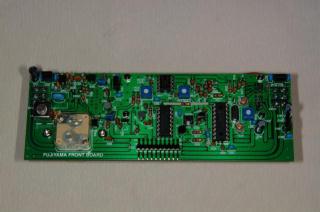

マニュアル4-59ページフロント基板が完成。(2月24日)

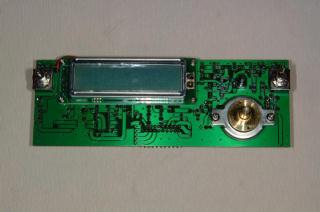

マニュアル4-59ページフロント基板を正面側から見た図。(2月24日)

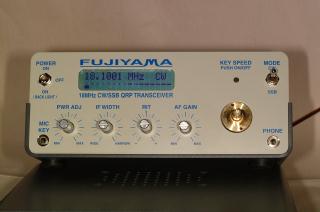

マニュアル4-59ページ周波数可変セラロック発振回路と周波数カウンタの動作チェック。(2月25日)

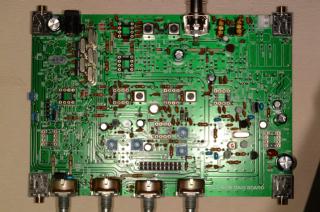

マニュアル4-93ページ受信部の部品取り付けが完了。(3月4日)

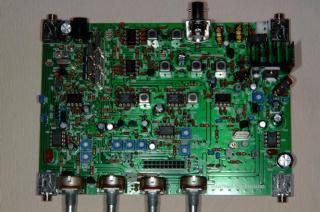

マニュアル4-125ページメイン基板が完成。(3月11日)

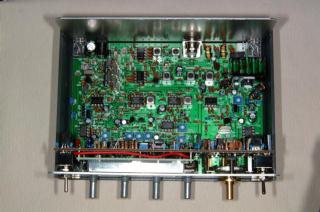

マニュアル4-125ページフロント基板とメイン基板を合体し、ケースに組み込んでみた。(3月11日)
