自作500MHzスペクトラムアナライザ
1998年
1999年8月再編集
2004年5月加筆
1993年から94年頃にかけて製作したスペクトラムアナライザです。一応、DCから500MHzまでそこそこ見えました。VCOにUHF帯チューナ、ミクサにダイオードDBM、ログアンプにNJM2232Aを使用しています。
けっこう詳細な説明文
写真
鳥瞰図

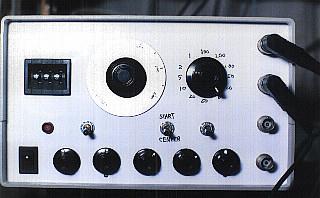

正面写真
内部写真
100MHzコム・ジェネレータもどき(ただの水晶マーカ)のスペクトラム表示
回路図
スイープオッシレータ
第1IF回路
第2IF回路
第3IF回路(1)
第3IF回路(2)
さて、結局本機は、その後アンリツのスペアナを入手したため、二度と使用されることなく10年間放置された末、2004年の座間新年会で「研究用」と称してバザーに出品されたのでした。hihi
