MC3362使用7MHzCWトランシーバ基板写真

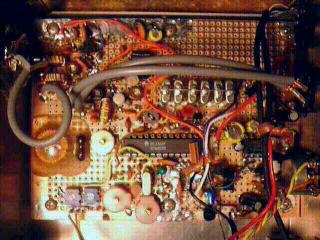

　基板は、部品実装面が全面グラウンドパターンになっているサンハヤトのものを切り出して使っています。左写真で中央付近にある24ピンのICがMC3362P。その右側の8ピンのICはNJM386D。基板の左上付近がLPFや送信DRV,PA、その下に見える大きめのトロイダルコイルはVFOコイルで、エポキシ接着剤で覆って固定してあります。中央上部が12MHzのラダー型水晶フィルタ。MC3362の下付近が12MHzの第2局発で、その右が送受信切り替え回路、サイドトーン回路。
