TV Oscilloscope Adaptor

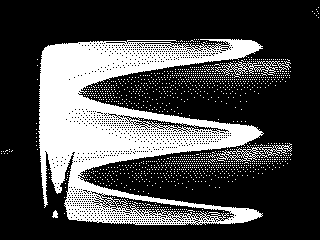

Indicated signal with a radio pench---tvoscph.gif
TV-Oscilloscope Adapter

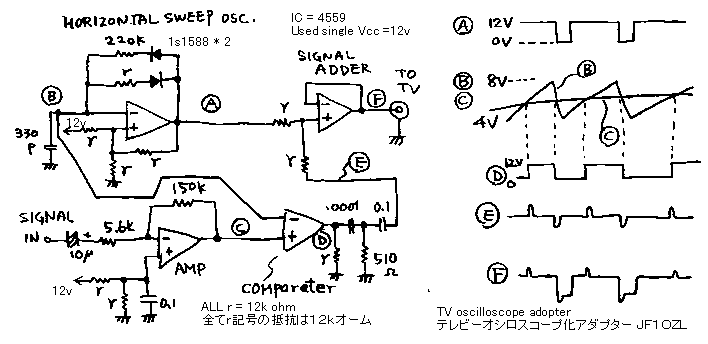

This is an adapter attached to a TV set. This machine changes a TV to a Oscilloscope. See the photo! This photo indicates a sine wave 50mV 120Hz. See the circuit! Free oscillater makes an 15kHz pulse signal (A). This signal is amplified by an buffer AMP. On the other hand , an amplifier makes 300 times of input signal. And it is shifted to 6V center. A comparater compares a voltage (C) and (B). this comparater makes an pulse width modulated signal on (D) point. Differencial circuit makes a small pulse on the changing timing of the pulse. Buffer receives two signals ,(A) and (E). Therefore it is called as an adder. This machine is able to indicates only 60Hz or 120Hz or 180Hz. Therefore it is not so useful. But I think that this circuit is very good sample to learn about OP amp circuit. If you can not understand my explanation. Read the textbook of the OP AMP! I think this circuit is good to be used to educate on the technical school. For this purpose , I will give you some home works. 1.Use Vcc and Vee! Use two power supply, in order to indicates minus DC voltage! 2.Make the line on the indicator more slim! 3.Make the vertical sweep oscillator! Trigger the sweep by the input signal!

テレビーオシロスコープ化アダプター
家のカラーテレビをオシロスコープにしてしまう、アダプターをつくりました。写真を見てください。14インチの画面いっぱいにサイン波の波形が広がっていて豪快です。ただし、波形は横に振幅が変動しています。回路を説明します。回路図の左上の部分で、15KHzの水平同期信号{図の(A)点}を発生します。この信号をバファーを通じて、テレビのビデオ信号端子に入力します。すると、いままで、青かった画面が、真っ黒になって、新しく「何も明暗の無い信号」を受け付けた事がわかります。でも、これだけでは何も面白く有りません。それで次に、外部から信号を入力し、とりあえず反転増幅器で300倍に振幅を拡大すると同時に、信号を6V中心にレベルシフトします。この(C)点の信号と、水平同期信号発振器の(B)点のノコギリ電圧とを比較してやります。すると、(C)点の電圧によって、パルスの幅の変わる矩形波が(D)点にえられます。これを、RとCで微分して、バッファーにいれてやります。バッファーには、(A)と(E)の信号が入ってくるので、2つの信号が合成されます。写真の波形は120Hz、50mVのサイン波を入力した場合の物です。テレビの 水平同期は60Hzなので、その倍の120Hzの信号だと、縦に2回振動します。この機械では、60Hzの整数倍の信号しか、観察できません。私の説明で判らない所は、テレビやオペアンプの教科書をお読みください。観察できる波形が限られてしまうので、この機械はそれほど実用性がありませんが、それより、これの製作を通して、矩形波発振、波形合成、反転増幅、波形比較器、パルス幅変調、微分、等という、信号処理回路の基本を学ぶ事が出来ます。学校の教材に良いのでは無いでしょうか。その気になって、宿題をだします。1.電源を両電源にして、DCも観察出来るようにしてみましょう。2.微分回路を定数変更して、表示される線をもっと細くしてみましょう。3.垂直同期信号(60Hz)を発生させ、入力信号から、これに同期をかけて、自由な周波数の信号を観察できるようにしてみましょう。
