Simple television receiver.. ..tvphk.gif
When I made FM radio, I could hear the voice signal of first channel of TV. On the frequency slightly lower than that, I could hear the noisy signal of picture of TV. My oscilloscope has Z input. It can display black and white. I made the simple TV receiver. It displays the picture on my oscilloscope.

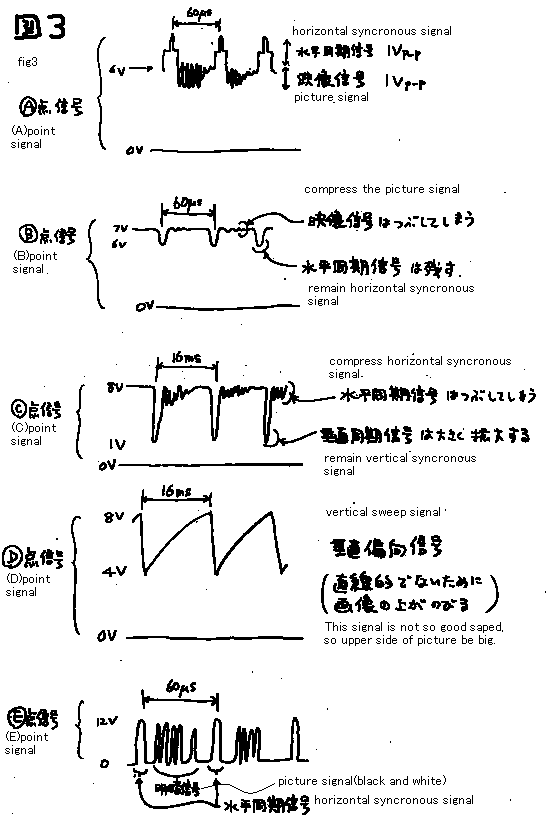

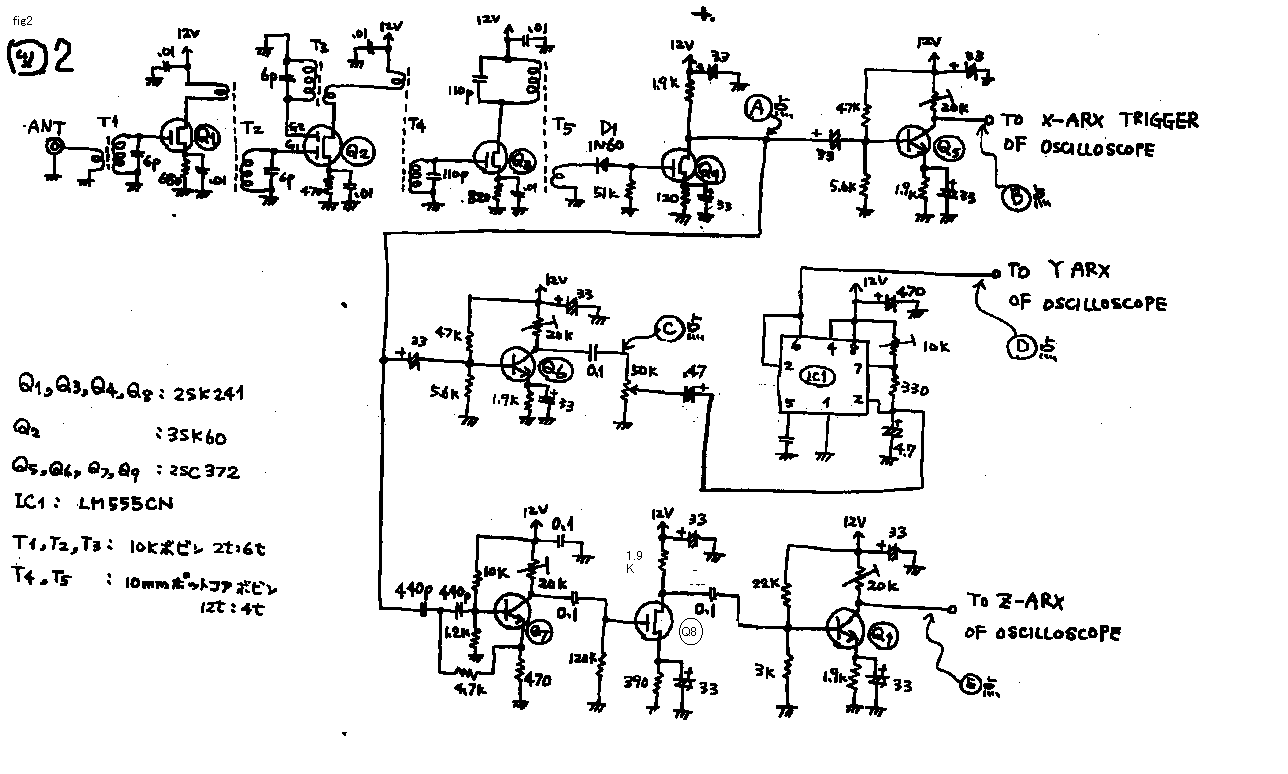

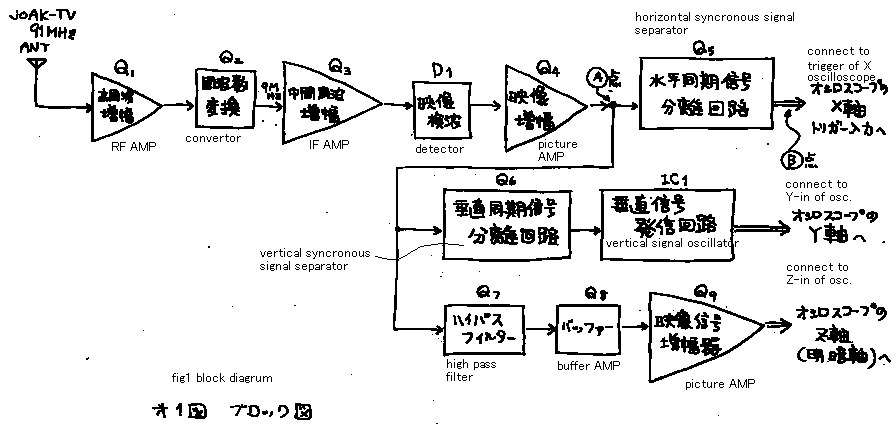

See fig 1! The signal (comming from the antenna) is amplified and detected. It has the same circuit as a FM radio. But detector of it is amplitude modulation detector. This radio do not have tune control. This machine is able to receiv only the first channel. Receiving frequency is tuned by core of T3. On the (A) point of fig2, I can watch the TV signal indicated on the textbook. See fig 3! I show you the (A) point signal. (A) point signal includes picture signal and horizontal synchronous signal and vertical synchronous signal. Each signals are separated by the signal separator. The famous oscillator IC (555) products the vertical sweep signal. And it is synchronized by the separated synchronous trigger signal. Z input of oscilloscope indicates only black or white. It can not display the gray. It is TTL level input. Therefore the picture on the oscilloscope is only yes or no. It can indicates only the outline of the picture. The Brown tube of oscilloscope is not so bright as that of sold TV set. So I must look it on the dark room.
I could enjoy to make this machine. If you are tired to make radios, make TV!

Discription add on 10 Dec 98
Iliyan send the following E-mail. 10Dec98
I also made oscilloscope TV like you, but I used 4 resistor (1k,2k,4k,8k) based DAC to modulate the beam - I mean pulse modulation for 16 shades of gray intensity. It was disappointing, because the brightness of the oscilloscope tube is not good to watch during the day! What do you think about my projects? If you want to make them, you can also put them on your home-page - I will be very happy! As I said, it was almost 20 years ago, when I did it, so I do not have the original diagrams. The three major components were CMOS Hexadecimal Buffered Counter with build-in clock (500khz), 4 x resistors connected to buffers, and Voltage Comparator. The principal was very easy - counter starts counting clock impulses and as soon as the voltage coming from the receiver is equal to the voltage, produced by the resistors, comparator sends reset to buffers, and everything starts again from the beginning. The output of the counter was also fed to the PCM modulator of the Z input of my oscilloscope.

簡単なテレビ受像機(じゅぞうきと読んでください)
FMラジオを作っていたら,FM周波数の上のほうでテレビの一番下の チャンネル(1ch)の音声信号を聞くことができました.そして、それよりわずかに低い周波数で,テレビの画面の信号が、ブーブーとうるさく聞こえて来ました.一方、私のオシロスコープは,Z入力を持っています.それは,黒と白を表示することができます.そこで、私は,シンプルなテレビ受信機を作ってみました.それは,私のオシロスコープの画面にテレビの絵を表示します.
図1 を見て下さい! 空中線からの信号は,増幅して,検波されます.この辺の回路は,FMラジオと同じです.ただ,その検波器は,AM検波器です.このラジオは受信周波数が固定です.これは,第一チャンネルのみを受信出来ます.T3 のコアの調節で受信周波数を調整してNHK1チャンネルに同調します.図2の(A)ポイントには,テレビの教科書で示された様な画像信号を見ることができました.図3 を見て下さい! (A ) ポイントの信号を示します.この信号は,画像信号,および水平同期信号,および垂直同期信号を含みます.それぞれの信号は,信号分離機(シグナルセパレーター)によって分離されます.有名なオシレーターIC ( 555 )が垂直のスイープ信号を作ります.そして,その垂直スイープ信号は,映像信号から分離された同期信号によって同期がとられています.オシロスコープのZ入力は,単に黒,あるいは白の2値を示します.それは,グレー(灰色)を表示することができません.それは,TTL レベル入力です.それで、オシロスコープの絵は,単にオンオフです .それゆえ、この機械は,絵のアウトラインだけを示します.オシロスコープのブラウン管は,テレビのそれほど明るくありません.したがって,私は,暗がりの部屋でそれを見なくてはいけません.
私は,このマシンを作る事を,楽しむことができました.もし,ラジオを作るのに飽きたら,テレビを作ってみて下さい.

記述追加12DEC98****
南アフリカのイリアンさんは、20年前に同じような物を作ったそうです。メールをくださいました。さらに、氏は、パルスモジュレーションをかけて、色の濃さを16段階に表示させたが、とても昼間は、見えなかったそうです。お試しあれ、との事。
