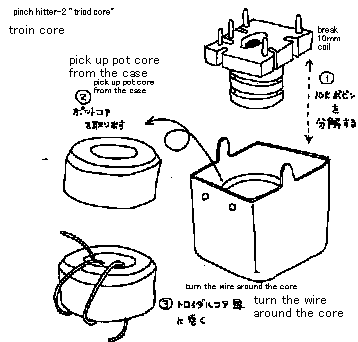

To use the toroidal-core is the key technique to build the transistor equipment. Because we can make diode-balanced mixer,diode-doubler or some kinds of filter from it. Please imagine that your stock of the core is used off. I will teach you the way in that time. Please break the 10mm case of coil. From the case you can get the core like the figure. If the original coil is made for the use of 10.7MHz FM-IF, then the core in it will be used for HF. And please wind the wire around it, like the core may be T-25-6 of Amidon toroidal core. And if the original core is made for the use of 80MHz FM frequency, you can use it for UHF, like T25-12. Of course,you must cut and error the number of winding.
トロイダルコアを使うことは,トランジスター機器を作るために,キーテクノロジーです.我々はそれで,ダイオード逓倍機や混合器やフィルターを作ることができるのです。コアのストックが切れた場合に間に合わせる方法をお教えしましょう.10mm ケースのコイルを壊して下さい.ケースの中から,絵のように、コアを取り出してください.もしオリジナルのコイルが,10.7MHz の周波数変調受信機の中間周波用の物ならば,そのコアは,HF用に使えるでしょう.そしてその,コアは,とりあえず中波用のT-25-6 のアミドントロイダルコアかもしれないと思って,それの回りに針金をまいてみて下さい.そして,もしオリジナルコアが,80MHz周波数変調受信機の80MHz用の物ならば,とりあえずVHF用のT25 - 12だとして,超短波様にそれを使うことができます.もちろん,巻き数はあなたが,カットアンドトライする必要があります.
