Transistor meter----trmph.gif

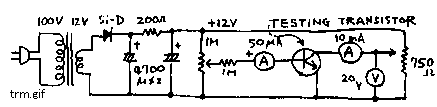

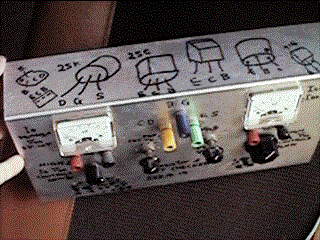

Yesterday I have put old things down in my house, I discovered a transistor meter. I made it on my student age. I made it in order to study the movement of transistor. See the circuit! The principle is very easy. Connect the measured transistor on the three colored terminals located on the center of the case! Arrange the voltage of collector! Arrange the current of base! Read the current of collector! I could write the character of NPN type transistor . I show you the circuit of this original. But the actual one is changed to measure also PNP type transistor and FET.

トランジスター特性測定器
昨日家でかたずけをしていて,古いトランジスターメーターを発見しました.学生の頃作った物です.トランジスターの動きを勉強するために,作った物です.回路図を見て下さい! 原理は,とても簡単です。箱の真ん中にある色のついている端子に測定するトランジスターを接続します。コレクターの電圧を調節して下さい! ベース電流を調節して下さい! コレクターの電流を読んで下さい! これで、NPN 型トランジスターの特性をグラフ用紙に書く事ができます.この機械のオリジナルの回路図を示します.しかし,実際のものは,PNP 型トランジスター,およびFET なんかも測れ様に,改造されています.
