This
is spectrum analyser kid. I want to get a spectrum analyser. But it cost
about 1000000 yens. It is too expensive to me. Therefore I decided to make

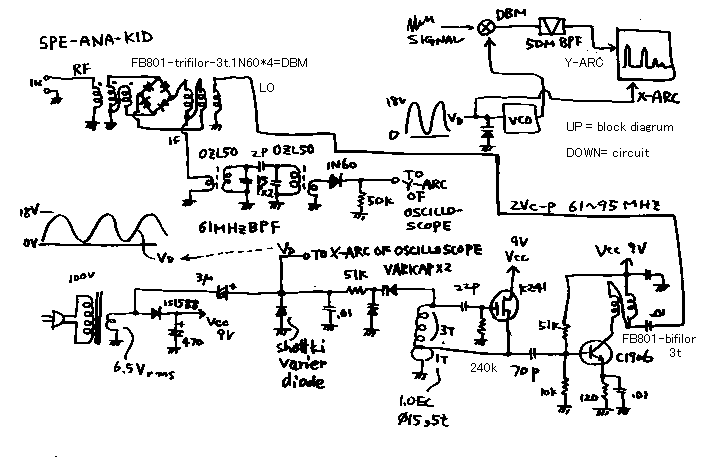

it by myself. See the block diagram. VCO makes from 61 to 96 MHz signal.
It is injected on the LO-PORT of DBM. The measured signal is injected on
the RF-PORT of DBM. Therefore it is converted to 61MHz. IF input signal
is 0MHz, it is converted to 61MHz, when local frequency is 61MHz. IF input
signal is 5MHz, it is converted to 61MHz, when local frequency is 66MHz.
IF input signal is 33MHz, it is converted to 61MHz, when local frequency
is 94MHz. Therefore this machine has ability to analyze 0MHzx to 33MHz.
VCO frequency is related to the voltage of Vd port (0 to 18V). Therefore
horizontal arc of the oscilloscope is related to the frequency. I could
learn the basic construction of the spectrum analizer with this machine.

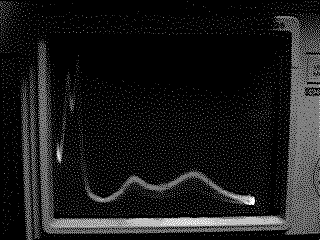

The photograph shows the spectrum of a example. Big two pike of left side
indicates 7MHz and 13MHz. Center of it is 14MHz. Left side small peak is
26MHz. If you want more ability to separate a signal, you must make a narrower
band pass filter. If you want more band range, you must make more wide
band oscillate. This machine indicates volt, not dB. Horizontal arc is
not linear. Therefore, I must make proofreading of X-arcs with signal generator.
But I could understand the basic principle of a spectrum analyzer with
this machine. I enjoyed to make this.これはスペクトラム分析をする小さな機械です．私は，スペクトラムアナライザーを買いたかったのですが、しかし，それは，1000000 円もする代物です．それで，自分で作ることにしました．ブロック図を見て下さい．VCO は，61 から96メガヘルツの信号を作ります．それは，DBM のローカルオッシレーターポートに注入されます．被測定信号は，DBM の高周波ポートに注入されます．それで，それは，61MHz にかえられます．例えば、もし入力される被測定信号が，0MHz なら，それは，ローカル発振周波数が，61MHz のときに，61MHz にかえられます．もしインプットシグナルが，5MHz なら，それは，ローカルな周波数が66MHz のときに，61MHz にかえられます．もしインプットシグナルが，33MHz なら，それは，ローカルな周波数が，94MHz のときに，61MHz にかえられます．それゆえに，このマシンは，33MHzから0MHzを分析する能力を持っています．VCO 周波数は，Vd ポートのボルト数(18ボルトから0ボルト) に関連します．それで、オシロスコープの水平軸は，周波数に関連します．私は，このマシンでスペクトラムアナライザーの基礎的な構造を学ぶことができました．写真で，一つの例としてのスペクトラムをお見せます．大きな左側の２つの山は，7MHz ，および13MHz を示します．写真の真ん中の山は，14MHz です．右の側のなだらかで小さいピークは，26MHz です．もしあなたが，より多くのシグナル分解能をほしければ，より狭いバンドパスフィルターを作らなくてはいけません．もしあなたが，より多くのバンドレンジを欲しければ，より広いレンジの発振器を作らなくてはなりません．このマシンは，ボルトを示します，デシベルではありません．水平軸は，リニアーではありません．被測定信号の周波数を知るためには，シグナルジェネレータで水平軸を校正しなくてはいけません．こんなふうに決して便利な実用品とは言えませんが、しかし，私は，このマシンでスペクトラムアナライザーの基本原則を理解することができました．これを作る事自体を楽しみました．
