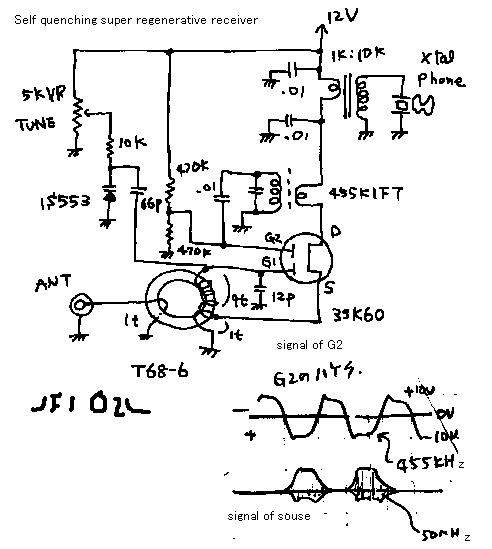

Super regenerative receiver---regen.gif
This is a super regenerative receiver. By the 455kHz IFT, it oscillates 455kHz. It is G2 tuned feedback oscillator. By this oscillation drain current becomes cut off situation on 455kHz. On the other hand,G1 and source makes electron coupled oscillator. But because sometimes this FET becomes cut off position , the oscillation cannot be continuous. That is called quenching oscillation. This receiver has 57dB voltage gain. Yes, it is very big gain. And it can be heard about 50MHz to55MHz. It is very wide band.

超再生受信機
これは,デュアルゲートFETを使った超再生受信機です.455kHz IFT によって,それは,455kHz を発振します.それは,第二ゲート同調式反転結合発振器です.この振動によって,ドレイン電流は,455kHz周期でカットオフ状況になります.その一方で,第一ゲート,およびソースは,50MHzの電子結合発振器(ECO)を形成します.しかし,時々,このFET は,カットオフ状態になりますので,連続して発振することができません.この状態は,クエンチング発振と呼ばれています.この受信機は,57dBの電圧利得を持っています.それは,1石式としてはとても大きい利得です.そして,この受信機は、50MHzから55MHzを一度に受信することができます.それは,とても広い受信範囲です.
