Power
less AM transmitter No.2 .. . ** My wife is very weak in the night. She
can easily dive to sleep while watching TV. I am very weak to my wife.
I cannot continue watching TV beside sleeping wife, because I must reduce
the volume control of TV. I made this machine in order to listen to the

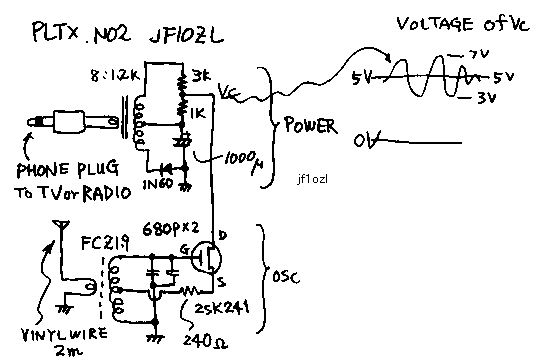

TV voice quietly. See the circuit! Phone jack is inserted to TV haed phone
plug. The transformer divide the audio signal for two signal. Half of it
is exchanged to 5V-DC by diode and capacitor. Another half of it is divided,
to avoid the over modulation. The VC is indicated in the figure. ECO oscillator
is driven by VC voltage. Because this machine is driven 1000 times stronger
than last of my product (PLTX), and broadcaster of TV speaks like the machine
gun, this machine radiates the steady and strong signal. the 1000 mycro-pharad
capacitor has no timing to discharged.plamph1k.gif
PLAM * 無電源送信機No.2 ** 内のかみさん，とっても夜弱いんです．私といっしょに夜のテレビ映画なんかをテレビを見ている時に，あっという間に，眠ってしまいます．一方、私は，夜には強いんですが、かみさんにはとてもとても弱いんです．かみさんが寝てしまうと、起こさないようにテレビのボリュームを小さくしなくてはいけないので，眠っているかみさんのそばでテレビを見続けることができません．それで私は，静かにテレビ見続けるために，この機械を作りました．回路図を見て下さい! ヘッドフォーンジャックは，テレビのプラグに差し込んで下さい．変圧器によって，オーディオのシグナルは２つに分けられます．その半分は，ダイオード，およびコンデンサーによって直流5Vに変換されます．別の半分は，オーバーモジュレーションを避けるために，分割されます．結果として得られた電源電圧（ＶＣ）を，図に示します．ECOオシレーターは，ＶＣ電圧によって駆動されます．この機械は，私の前作（ＰＬＴＸ）よりも１０００倍の信号で駆動されるのと，同時に、テレビのアナウンサーが，機関銃のように話すので，この機械は，安定で強い信号を放射できます．1000マイクロのコンデンサーは，放電する間も無く充電され続けます．
