Multiple viewer for your oscilloscope

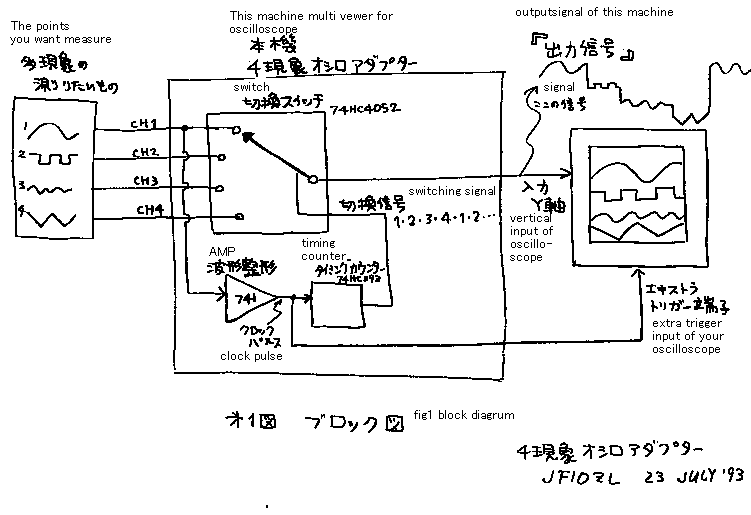

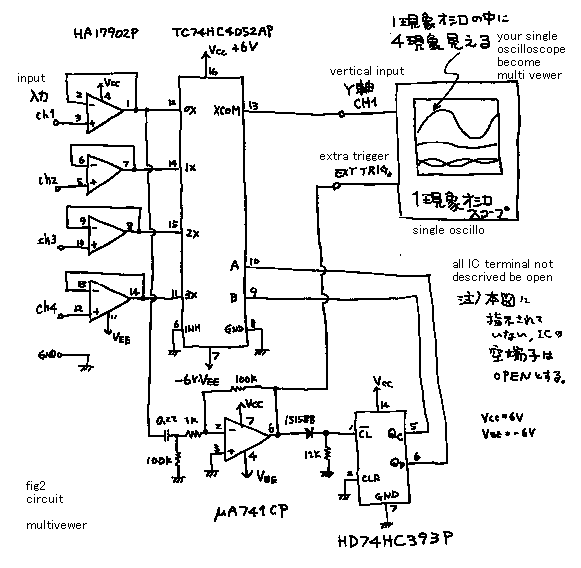

If you have a single-view-oscilloscope, Please make this machine. You can measure 4 signals at one time by this machine. See fig1! The IC switch(74HC4052)switches four signals. Four another signal become series connected single signal. By the signal of channel 1, clock pulse is made. It changes switch. And it changes horizontal trigger of the oscilloscope.
you can measure only audio signal by this machine, because IC's can operate only in audio frequencies. For example you can understand the work of push-pull Amplifier by this machine. You can also experiment about the difference between the non inverted amplifier and the inverted amplifier.

多現象オシロアダプター

もし，単現象オシロスコープを持ってらっしゃるなら，本機を作ってみて下さい。本機を使えば一度に4 つの信号を観察できますできます。図1 をご覧下さい。 IC スイッチ( 74HC4052 ) は，4個の信号をを切り替えて伝達します。その結果、4個の別の信号は、直列な一つの信号に「じゅずつなぎに」つなげられます。チャンネル1 の信号によって，クロックパルスが作られ、それで，スイッチを切り替えます。そして，その信号は同時に，オシロスコープの水平軸のトリガーも引きます。ICそのものが，低周波用なので，本機はオーディオ信号だけしか測れません。これが市販の２現象オシロよりも悲しい所です。また、全く同期していない２つの信号は計れません。これは市販のオシロも同じ。低周波専用ですが、例えば，プシュ- プル増幅器の両側の動作を観察することができます。あるいは、位相反転機の動作の確認等も実験できます。
