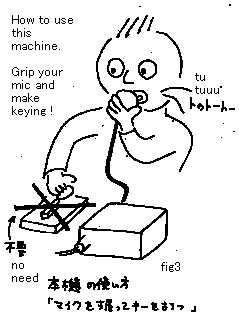

See
fig3! You grip your mic! You speak to it (tutuuuu)! Then you can operate

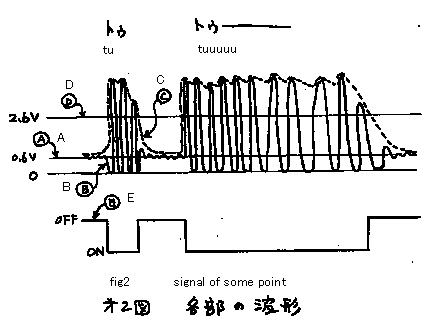

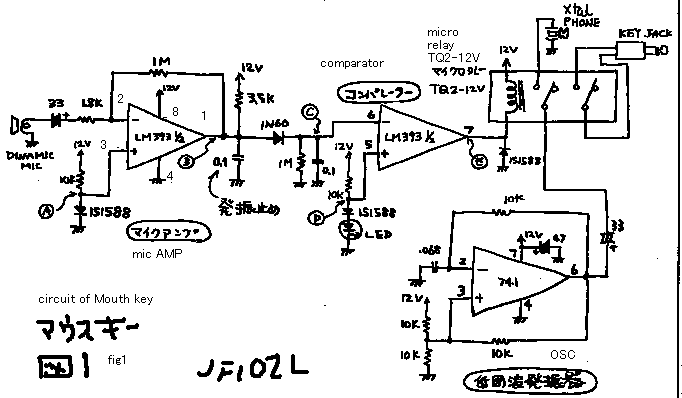

CW. ..See fig 1 and 2! Signal of dynamic microphone is amplified 50 times by half of LM393. The output(B) of this signal is biased by diode=1s1588 for 0.6V(A). This signal is peak-held by a diode=1N60(C). This signal and 2.6VDC(D) is compared by the comparator=LM393. When the voice level(C) is bigger than the reference level(D), then the relay is activated(E). Then, a crystal phone makes the audio tone piiii. Audio tone is made by oscillator=741. And on the same timing, the key of the transmitter is connected. .. I made this machine only for my enjoyment. But I feel that this machine may be helpful to the handicaped CW-operator-radio-amateurs.
口電鍵（マウスキー）.
図３を見て下さい! マイクをしっかり掴みましょう．マイクに向かってトゥトゥウウと話してみましょう．それでもって，CW を運用することができます．
図1 と2 を見て下さい! 動作を説明します。ダイナミックマイクの信号は，LM393 の半分によって50 倍に増幅されます．この増幅器の出力信号( B 点)は，（Ａ点）に接続されたダイオード= 1s1588 によって０．６ボルトだけバイアスされた信号になります ．この信号は，ダイオード= 1N60 によってピークホールドされます（Ｃ点）．この信号は2.6VDC ( D 点)の電圧とコンパレーター（比較器）= LM393 によって比較されます．音声信号レベル( C 点) が，比較定電圧＝レファレンス電圧( D点 ) より大きいときに，( E点 ) がローレベルになる事で，リレーが駆動されます．その時，クリスタルイヤホーン（水晶耳高声器）が，オーディオトーン（ピー音）で鳴ります．オーディオトーンは，オシレーター= 741 によって発振されます．そして，ピー音が鳴るのと同じタイミングで，トランスミッターのキーが，キーイングされます。私は，このマシンを単に私の楽しみ（お遊び）として作成しました．しかし，これは，手にハンディーキャップを持ったCWオペレーター無線家に助けとなるかもしれません
