1L4 single vacuum-tube radio

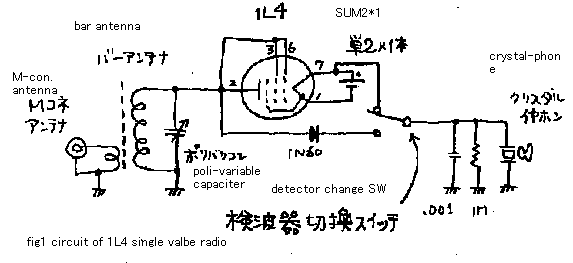

I made some radio by 12V. Some of receiving tube can be used by 12V-DC on its plate voltage. One day I bought a special valve named 1L4. See fig 2! It is made to use by the battery. I tried to use it by special low voltage on its plate. But it cannot work under 12V. Therefore I decided to use it as the diode. See fig 1! I made “Germanium radio" by this valve. This MW radio has a dual detector. 1L4 diode has 3dB lower efficiency than 1N60. But I can hear some broadcasting station by it. Audio signal of 7-pin (+terminal of the heater) is stronger than 1-pin (-terminal of the heater). This is described on old textbook of valve radio. Think the reason of it! I can enjoy thinking about it. I may be the last human kind who tested this theory.　HiHi

1L4 シングル真空管ラジオ

他のページでも紹介しましたが、受信管の内のいくつかの種類のものは、プレート電圧１２Ｖという低い電圧でも動作が可能です。ある日、秋葉の道端で、１Ｌ４という名前のいわゆる電池管というもの、つまり、電池で動作するように特別に設計された真空管を買いました。標準使用値と足の接続を図２にしめします。しかし、この真空管は１２Ｖではプレート電流が流れず、１２Ｖでは使えそうにありません。そこで、この真空管は２極管として使用していわゆるゲルマラジオを作ってみました。比較の為に、１Ｎ６０のゲルマニウムダイオードとスイッチで検波器を切り替えられるようにして見ました。耳で聞いた感じでは１Ｌ４は１Ｎ６０よりも６ｄＢほど低い音量でしたが、それでも中波の放送局が何局が受信できました。音声出力は図に示したように、ヒーターの７番ピンにつないだほうが、１番ピンにつないだ時よりも強く受信できました。この現象は古いラジオの教科書に書かれています。ヒーターの両端の電位差分だけ、２極管にバイアスがかかる現象です。私は、多分この現象を体験した人類最後の技術者でしょう。はいはい。


1l4-1.ｇｉｆ





Fif2: The standard usage of 1L4 and bottom view (pin use)

図２：１L４の代表的特性及び底面接続図

name: 1L4 Sharp cutoff pentode
Firament : 1.4V 0.05A
Usage : RF-AMP
Plate voltage : 90V
Control grid : 0V
Screen grid : 90V,2mA
Plate current : 4.5mA
Rp : 350k ohm プレート内部抵抗
gm : 1025 u moh ( micro Siemens )相互コンダクタンス１０２５μモー
