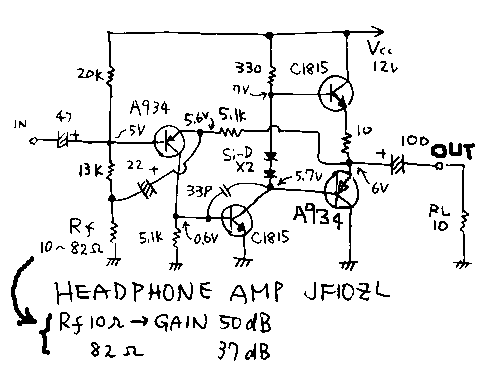

In order to reduce the noise of 7MHz CW transceiver , I made a headphone amplifier. This circuit is a pure-complimentary-push-pull-amplifier. This machine has very small noise. See the circuit! the total gain of this AMP is changed by the resister(Rf) of the figure. When Rf is 10-ohm , the gain is 50 dB. When Rf is 41-ohm , the gain is 42 dB. When Rf is 82-ohm , the gain is 37 dB. The more gain it makes, the more strain it makes. In order to use it on the CW radio, strain is no matter. So I used 10 ohm. The power output of this circuit is 200 mW. It is enough for a headphone. And it can drive the speaker in the quiet room.______Discription add on 7Dec2000: In these days the head phone sold in Japan has variohme in it's wire between phone and jack. When I feel the sound is too loud, I turn the vari ohm of this head phone.
ヘッドフォンアンプ7MHz CW トランシーバーのノイズを少なくするために，ヘッドフォン増幅器を作りました．この回路は，ピュアコンプリメンタリープシュプル 増幅器です．この機械のノイズは大変に小さく出来ました．回路図を見て下さい! このアンプの総計利得は，図の抵抗(Ｒf) によって調節可能です．Rf が10 オームの時に，ゲインは，50 デシベルでした．Rf が４１ オームの時にときに，ゲインは，42 デシベルでした．Rf が８２ オームの時に，ゲインは，37 デシベルでした．ゲインが大きくなればなるほど，本機の歪みも多きくなってしまいます．CW受信機での低周波増幅器の役割としては，音声の歪みは重要でないです．（ＣＷ受信機のオーディオ増幅器には忠実度は要求されません）したがって，Ｒｆには10 オームを使いました．この回路の電力出力は，200 mW です．それは，ヘッドフォンに十分です．また本機は，静かな部屋でスピーカーを駆動することができます．＿＿＿＿近頃のヘッドホンにはボリュームが付いているので、ＣＷ受信機には利得調節はいらないでしょう。
