Mini power Grand grid (GG) amplifier

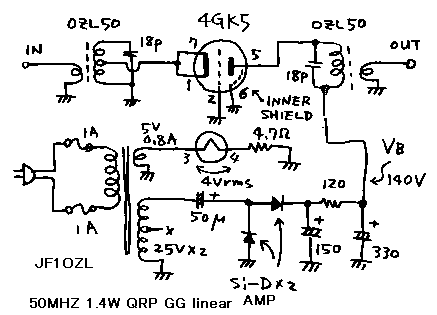

In 1993 some projects by 7L1OPH Mr.Yamano about his grand grid amplifier was introduced on the Japanese CQ magazine. I wanted to make such a GG amplifier. But I had no license to use 50W linear. And I did not have 10W class exciter. Therefore I decided to make GG amplifier with QRP level. At first I made it with familiar 6AV6 and 6FQ7 triode. But they did not product any gain. I learned about the gain of the GG amplifier. To make GG amplifier we must use high gm and low rp tubes. Therefore I chose the 4GK5. This tube was made to use on the RF amplifier of the front end of the TV. I got 7dB of gain with this amplifier. Maximum power output of it was 1.4W. I enjoyed to construct and measure this GG amplifier.---ggamp.gif

ミニパワー グランデドグリッド（ＧＧ） リニアアンプ

今から６年程前、１９９３年当時、ＣＱ誌に、何度か７Ｌ１ＯＰＨ山野さんのＧＧアンプが紹介されました。それらの回路は２０Ｗから１００Ｗ程度の出力のリニアアンプでした。それを読んでいて、私も作ってみたくなったのですが、私には、１０Ｗクラスのエキサイターもありませんし、２０Ｗ以上の電波を発射する免許もありません。そこで、ＱＲＰレベルでＧＧアンプを作ってみる事にしました。最初３極管として一般的な６ＡＶ６や６ＦＱ６でやってみましたが、いっこうに増幅してくれませんでした。そこで真空管の教科書を読んでみるとＧＧアンプには、プレート内部抵抗の小さくて、相互コンダクタンスの大きな物が適している事がわかりました。そこで、手持ちの２００本の真空管の中から、そういう物をさかしてみた所４ＧＫ５という物が出てきました。これは元々、テレビの高周波増幅に、ＧＧで使用する為に作られていた品種ですので、ＧＧアンプとして具合良さそうです。実際５０ＭＨｚの同調回路を前後に付けてみると、７ｄＢの利得が出てきました。つまり５０ＭＨｚの当時使っていた５６０ｍＷのトランシーバーで駆動すると１．４Ｗが出てきました。同調回路は低インピーダ ンスがつながっているので、大変に同調がおおざっぱです。この試作を通して、低利得で無調整という、ＧＧアンプの醍醐味が満喫できました。
