In order to answer the question by Alex. 16Oct98

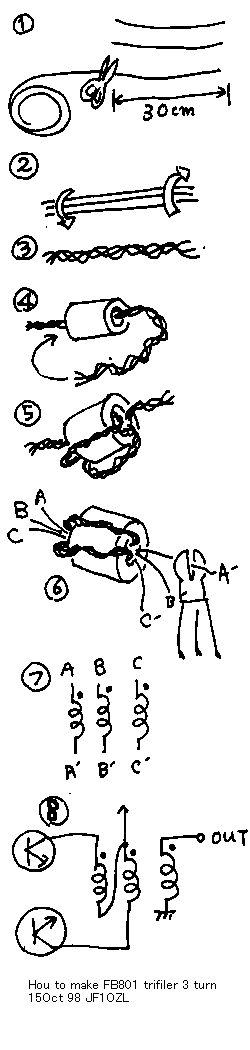

How to make FB801 trifiler coil

You need
1. One piece of FB801#43 ferrite bead (Amidon company)
2. 0.2mm diameter 90cm length enamel or poliuretan wire(PEW)

How to make
1. Cut the wire each 30cm length !
2. Twist it tight !
3. Twisted wires are indicated on fig3.
4. Let the wire through the hole of the ferrite bead ! Fig 4 indicates the wire through 1 time on the hole. It is called 1 turn.
5. Fig5 indicates 3 turn.Cut the left over on both sides for 20mm !
6. Untie the both sides about 15mm ! And remove the coat on each 6 wires with the cutter ! (Alles rechte gemacht !)
7. See fig7 ! 3 dots indicates the phase of this coil.
8. In the example fig8, A is connected on the collector of upper transistor. A' is connected on B of the coil. Do not connect A' with B' ! You must care about the phase of these coils !

Upper explanation says how to make trifiler useing three wires.
If you twist two wires, it becomes bifiler.
If you use only one wire, it becomes monofiler.




アレックスさんのご質問に答えて １６ Oct．９８

ＦＢ８０１トリファイラーコイルの作り方

必要なもの
１．ＦＢ８０１という名前のフェライトビーズ：１個
２．エナメルまたはポリウレタン被服線（ＰＥＷ） ０．２ｍｍ径を９０ｃｍの長さ

作り方
１．電線を３０ｃｍの線３本に切る。
２．３本を束ねてよじりあわせる。出来るだけきつく巻きあわせる。両手ではしっこ同志を持って、手首をひねってまくようにするべし。
３．左の（３）の様に３本がねじれる。
４．このより線を、円筒形のフェライトビーズの真ん中の穴に通す。一回通した、図４の状態で１ターン（1回巻き）と呼ぶ。図4の矢印に示した様に、反対側にもどして又通す。これを繰り返して、真ん中の穴を3回通すと３ターンになる。
５．図５が３ターン。両側に余った部分は２０ｍｍ程度残して切り捨てる。図５がこの状態を示す。
６．はしっこのよりを、１５ｍｍほどほどいて、それぞれの線の端を５ｍｍ程度ニッパで１０回程度こすって、被服をはがしてやる。３本の電線のそれぞれの導通をテスターや導通ブザーではかって、お互いの導通を確かめる。図６の場合、ＡとＡ’が導通している事を現す。ＢとＢ’やＣとＣ’も同様。これで完成。
７．図６の状態が回路図の上では、図７のように現される。図７でそれぞれ上の方向に同相である事を現すぽち点マークがついている事に注意ください。
８．図８の例では、上に書かれたトランジスターにつながったコイルをＡとすると、Ａ’がＢにつながる。Ｂ’が下のトランジスターのコレクターにつながる。Ａ’をＢ’につなげてはいけません。これですと両方のトランジスターの出力が１８０度の位相で合成されなくなってしまいます。コイルが途中で、さかさま巻きに逆転したのと同じになってしまうわけです。ちょっとくどくてすいません。年取ったのかな？

ここでは、電線を３本よじりあわせて、トリファイラーコイルと呼びます。２本よじるとバイファイラー、１本を単線で使うとモノファイラーコイルになります。
