Doubler balanced mixer

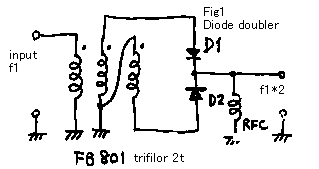

Fig1 is diode doubler. On the plus half of cycle , D1 becomes ON. On the minus half of cycle , D2 becomes ON. Therefore doubled signal becomes on the output port.

図1がダイオードダブラー(逓倍器)です。入力ポートに信号が入ると、D1が正の半サイクルでONし、D2が負の半サイクルでONするので、出力側には入力の2倍の信号が出てきます。

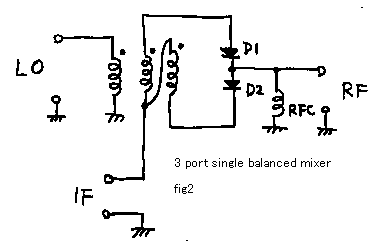

Fif2 is a single balanced mixer. Only the plus half of cycle of the LO port, D1 and D2 becomes ON. Therefore LO port signal is modulated by the IF port.

図2は、シングルバランスドミキサーです。LOポートの信号が正の半サイクルの時D1とD2が同時にONして、この間だけIFポートの信号がRFポートに送られるので、LOポートとIFポートの信号の積がRFポートに得られます。

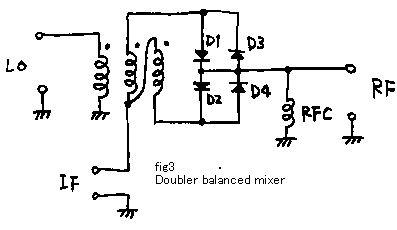

Fig3 is the doubler balanced mixer. On the plus half cycle of LO port D1 and D2 becomes ON. On the minus half cycle of LO port D3 and D4 becomes ON. Therefore IF port is connected to RF port , double timing than the LO port signal. Sometimes I want to use a doubler with a mixer. This circuit is cost effective than that.

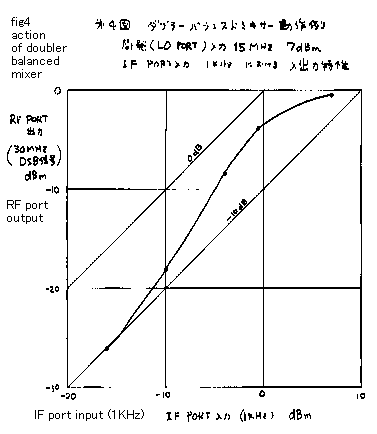

図3は、ダブラーダランスドミキサー(逓倍平衡混合器)です。動作を図5に示します。LOポートに0.7ボルトピークの信号を入れると、その信号の正の半サイクルの尖塔付近で、D1とD2のダイオードが同時にONしてRFポートとIFポートが繋がります。また、その信号の負の半サイクルの尖塔付近で、D3とD4のダイオードが同時にONしてRFポートとIFポートが繋がります。したがって、LOポートの入力周波数の倍の周波数で、RFポートの信号が変調されます。図4に実際の動作例を示します。LOポートに15MHzのCW信号を入力しておいて、IFポートに1kHzの信号を入力して、RFポートに出てくる30MHzのDSB信号のレベルを計ったものです。この様に、局発信号の2倍の周波数でバランスドミキサーを駆動したい場合は、逓倍機とDBMを両方別々に組むよりも簡単で、経済的です。
