DC-DC Convertor, making 9 volts from 1.5 volts We use 9 volts cell for the handy transceiver. But 9 volts cell do not have so many capacity. Therefore I made this convertor. This convertor exchanges 1.5 volts to 9 volts.
On many magazines, DC-DC convertor is introduced. Their common construction are as follows. Some type of oscillator drives an first side of transformer. On the second side of transformer, there comes a high voltage being proportional to the turns of winding of the coils of the transformer. And the high voltage is detected by the diode detector.
In this gear, the oscillator is constructed by the free running oscillator. The transformer is driven by the push pull driver. I used a power transformer for the transistor equipment as an transformer of this gear, on opposite side from the original usage.
I indicated the data of the performance of this gear. Look it! I got maximum 50mW from this convertor. it will be used as a power supply of the transistor radio and a QRP rigs.
*********29may99 I received following letter from my reader . It is right ! *******
Hello! In my opinion ther is an mistake on schematic DC-DC converter (DCDC1.gif ). Diodes IS1588 should be conected reverse side ( anode of diode should be conected to colector of transistor). It should be get the better of efficiency . By the way, your www site is very interesting. Jarek Przybysz
---------------- Badanie polskich uytkownik sieci Internet http://badanie.ae.krakow.pl/ Najciekawszy sklep plytowy w kraju http://www.lp.pl/ -------------------------------------------------------------------------------
単２電池１個から００６Ｐー９ボルト電池を作る、ＤＣ−ＤＣコンバーター
ハンディートランシーバーを自作する場合、電源は自然に００６Ｐの９ボルトになってしまいます。００６Ｐ電池は小さいながら９Ｖの電圧が得られるので、小電力のトランジスター機器にはぴったりです。昔の３石、超再生２７ＭＨｚトランシーバー等は、必ずこの００６Ｐが電源でした。しかし、この００６Ｐ電池というやつは、ことの外、馬力が無くて、すぐに電圧が落ちてしまい、買い直すと結構値段がするもので、困り者でした。
いっぽう、単１電池や単２電池は、本来、懐中電灯やおもちゃのモーターに使う為の物ですので、アンペアアワー的には長持ちして、アンペアアワー／コストは良い電池です。
最近の、ハンディートランシーバーには単三、２個を電源とする物が出現し、これはポケットに予備の電池をたくさん入れておけるので、大変調子がいいです。
しかし、電源電圧１．５ボルトや３ボルトでトランシーバーを作ろうとすると、まずほとんどのＩＣやリレーが使えなくなります。また、格段の利得が少なくなるし、バリキャップが使えないし、といった制約が発生し、設計が難しくなります。
そこで、単１電池や単２電池を電源として使用し、実際のトランシーバーは９ボルトで設計できる様に、１．５ボルトを９Ｖに変換するＤＣ−ＤＣコンバーターを試作してみました。

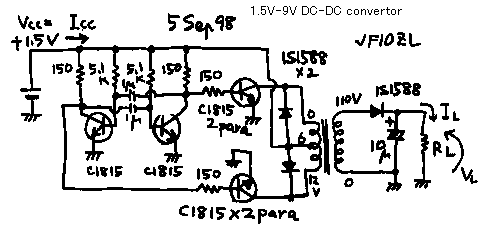

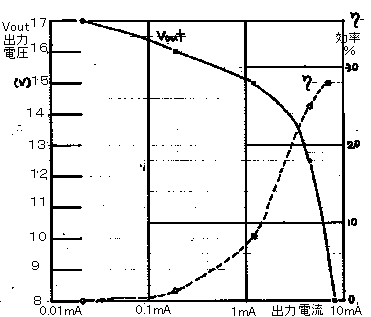

過去に多くのＤＣ−ＤＣコンバーターが雑誌に発表されていますが、根本的には発振回路でトランスを駆動して、トランスの１次側に交番電界を発生させ、２次側にトランスの巻き数比で発生した高圧を、ダイオードで整流する物です。下の図を見て下さい。まず、非安定マルチバイブレーターで、１００Ｈｚの矩形波を発生します。これでプッシュプルのトランス駆動回路を駆動します。トランスには１１０Ｖから１２Ｖを発生させる電源トランスを持ってきて、１次と2次を逆に使っています。後はこのトランスの２次側の交流電圧を整流して直流にしています。この回路の性能を実測したのが、下記の表とグラフです。
最大出力電力が５０ｍＷほど得られていますから、１０ｍＷ出力のトランシーバーや、小さなラジオの電源としては使用可能でしょう。もちろん、電流が増えれば、電圧が下がりますが、これは、３端子レギュレーターをつかえば良いでしょう。また、効率が、最大２８％と余り良くないのですが、これも、（実はこれを書いてて思ったのですが、）両派整流にすれば、改善されるでしょう。「単２電池１個で使える移動用トランシーバー」というのは、我々移動の好きな無線家には、なかなか魅力的な課題ですね。もちろん、このページは電源電圧１．２ボルトでの５０ＭＨｚトランシーバーを色々発表されている、ＪＡ３ＰＡＶ仁木ＯＭを意識して書いています。
＊＊＊＊＊２９Ｍａｒ９９：読者から下の図のトランジスターの両端のダイオード２個がさかさまであると、指摘されました。ほんとに、さかさまです、すいません。＊＊＊＊＊
