I used diode double balanced mixer ,DBM in my projects many times. It is used as a modulator, demodulator and converter. Yes, it is very useful circuit. Here I will show you how to make it.
1. See the last page of my home page! Make a pair of 2 turn2 tri-filer FB801 transformers! Test the connection with tester! Name each connection for A,A*,B,B*,C,C*!
2. Connect C with B*!
3. Turn the connected C and B* for the opposite side! Make a pair of such transformers! They are core 1 and core 2.
*
*
*
*
4. Solder the cores on the small print board as indicated on figure 5!
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
5. Set up four diodes ! The diodes must be small signal silicon
switching diodes.
*Solder A(Anode) of D1 to B1 (B leg on core1)!
*Solder K (Cathode) of D1 to C2'!
*Solder A of D2 to C2'!
*Solder K of D2 to C1'!
*Solder A of D3 to C1'!
*Solder K of D3 to B2!
*Solder A of D4 to B2!
*Solder K of D4 to B1!
6. Connect B1'&C1,A1',A2 point to the ground!
*A1 becomes LO port of DBM.
*A2' becomes RF port.
*B2'&C2 becomes IF port.
Alles rechte gemacht!!
*
*
*
*
*
*
*
*
*
*

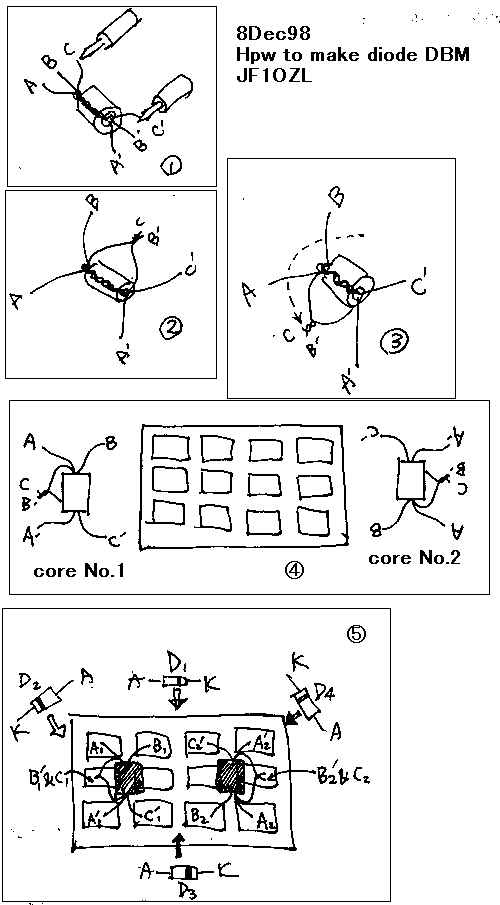

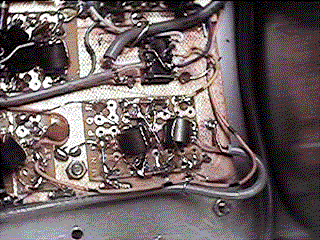

How to make diode DBM:dbmhoe.gif
ダイオードＤＢＭの作り方
私の作品のなかには、たくさんダイードＤＢＭ（ダブルバランスドミキサー）が出てきます。この回路は、変調、復調と周波数変換に使われる大変使い良くて、有用な回路です。この作り方をここではご説明します。:dbmhow2.gif
１．まず、トリファイラーコイルを２個作ってください。その作り方は前のページに書いてあります。２ターンでＯＫです。そしてこれの、３本の線のお互いの導通をテスター等で調べます。その３本の線をそれぞれ、A,A*,B,B*,C,C*とします。２． B*とCをよじりあわせます。
３． B*とCをよじりあわせた所を、やややっと反対側へ持ってきます。
４． これを２個つくり、それぞれ１番コア、２番コアとします。また、３＊４目の四つめ基板を切り取って、ＤＢＭの小基板とします。
*
*
*
*
*
*
*
*
*
*
*
*
*
*
５． 基板の上に二つのコアを、それぞれ、 B*とCをよじりあわせた所が、左右の外側に来るように、はんだ付けします。その他の、 A,A*,B,C*もはんだ付けします。それから、１Ｓ１５８８あるいは同等の小信号シリコンダイオードを４個用意して、足を適当にきります。それぞれＤ１からＤ４とすると。
① Ｄ１のＡ（アノード）をＢ１（1番コアのＢの足）にはんだ付けします。
② Ｄ１のＫをＣ２‘に半田付けします。
③ Ｄ２のＡをＣ２‘に半田付けします。
④ Ｄ２のＫをＣ１‘に半田付けします。
⑤ Ｄ３のＡをＣ１‘に半田付けします。
⑥ Ｄ３のＫをＢ２に半田付けします。
⑦ Ｄ４のＡをＣ２に半田付けします。
⑧ Ｄ４のＫをＣ１に半田付けします。
６． B１*とC１をよじりあわせた点、Ａ１‘，Ａ２の三点を０．６ｍｍ径のニッケルめき線でベースのアースに電気的に結線して、アースをとります。すると、
① Ａ１の所がＬＯ（ローカルオッシレーター）ポートになります。
② Ａ２‘の所がＲＦポート。
③ Ｂ２‘とＣ２をよじりあわせた所が、ＩＦポートになります。できあがり。
