A2TX(AM modulated CW transmitter)

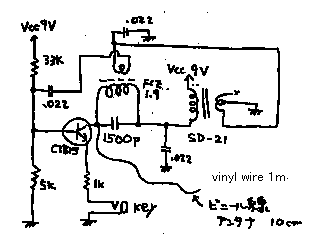

One day in my company, my friend said to me that he will begin to train of CW. In order to give present to him, I made a CW transmitter to train it. See fig 1! 1MHz CW signal is oscillated by feedback oscillator. And this signal is modulated by audio oscillator. Radio frequency is changed by 1500pF on the figure. Audio frequency is changed by 0.022uF on the figure. Already 2 years has past from I gave him this machine, but he forget his decision already. hihi.5Dec2000:add: He is crasy for flying model plane in these days.

A2TX ( 振幅変調CW送信機)
会社で、ある日，四級の友人が，「CWの練習を始めたい」と言っていました．彼にプレゼントするために，私は，訓練用のCW送信機を作りました．図1 を見て下さい! 1MHz CW シグナルが，フィード・バックオシレーターによって発振されます．そして，このシグナルは同時に，オーディオのオシレーターによって変調されます．送信周波数は，図の1500pF によって変えられます．可聴周波数は，図の0.022uF によって変えられます．彼にこのマシンをあげてから２年たちました，しかし彼は，もう彼の決心をすっかり忘れてしまいました．はいはい．
