How to drive 24 volt relay with 8V battery

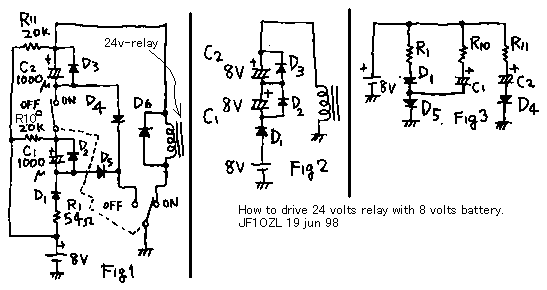

One day , I bought some cheap 24 volt relays. I want to use them with normal voltage. I develop how to use them with only 8 volt battery. Fig1 is hole circuit. See fig3 ! It indicates the connection on OFF time. The battery charges C1 through R10 and D5. The battery charges C2 through R11 and D4. You must smoke a cigarette in order to charge them enough for one minute. When you turn the switch for "ON" position, the circuit changes as fig2. The relay if driven by battery and C1 and C2 with 24 volts. Therefore the relay turns on. The capacitors are discharged after 1 minute. Then the relay is kept it's position by the battery through D1,D2 and D3. This relay turns off lower than 5 volts.*** I enjoyed to think about these circuit. This circuit is not so useful, because I cannot use it on the transceiver. In order to charge the capacitor, it needs about one minutes. But, I enjoyed to think about this circuit.
You know me as a puzzler.hihi

ある日,私は,24 ボルトリレーをたくさん、安くゲットしました.私は,12ボルトとか9ボルトとかの普通の電圧でそれを使いたかったのです.私は,たった8 ボルトの電池でそれを使う方法を開発しました.Fig1 は,全体回路図です.fig3 を見て下さい! それは,スイッチオフの間の接続を示します.電池は,R10 ,およびD5 を通してC1 を充電します.また、電池は,R11 ,およびD4を通してC2をチャージします.あなたは,十分にそれらをチャージするために,たばこを一本、ふかさなくてはいけません.その後、スイッチをONすると、Fig2の結線になります.リレーは電池,およびC1やC2によって駆動され,24 ボルトを印加されます.それで,リレーは,ONします.コンデンサーは,1 分もすると放電してしまいますが.その時には,リレーは,D1 ,D2 ,およびD3 を通して電池によって,ONポジションに保たれます.このリレーは5Vが保持電圧の最低値です。***これらの回路の動作について考えるのは,私には,楽しい事でした.この回路は,トランシーバーで使うことができないので,それほど役に立つ回路とは言えません.コンデンサーを十分に充電するためには,約1 分が必要です.しかし,これらの回路の動作について考えるのは,私には,楽しい事でした.私はパズルお宅です。
