5 valve ssb transceiver for 21MHz.. 5vssbph1k&2.gif
....See another explanation about ssb rigs in my homepage before you read this page! I will explain about the differences from the another machines.

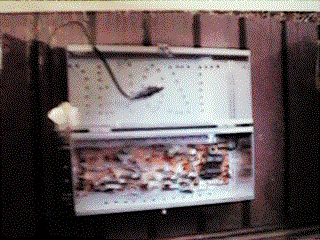

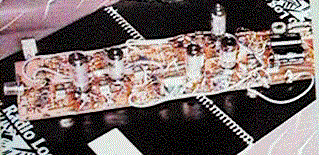

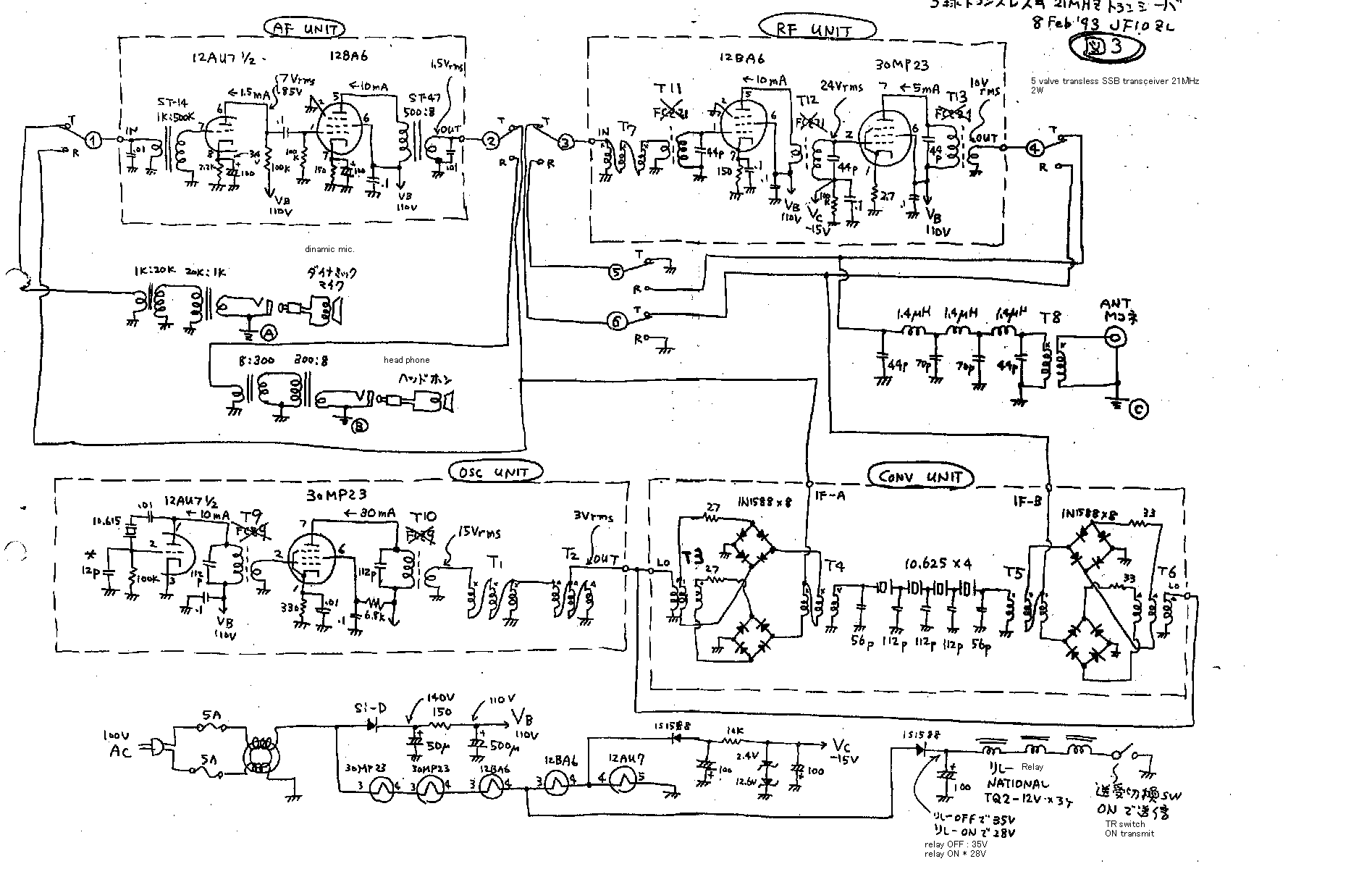

*This machine is constructed by 5 valves on a board . See photo! You can touch the case , because the case is separated electrically from the circuit board. See the (A) point of the circuit! The ground of a microphone is separated by the transformer. (A) point is case ground and another are circuit ground. It is same as (B) and (C) point.

*30MP23 is equivalent valve as 30A5.
*You must choose the very low current type for the relays.
*Output of this machine is 2W.
*T1-T7:FB801,trifiler,3 turn.
*T8:FB801,bifirer,7 turn.
*(A),(B),(C) points are case ground. Another are print board.
*T9,T10:10mm core bobbin,0.2EC,12t:4t.
*T11-T13:10K type bobbin,0.2EC,10t:3t.
*I made the QSO with Shimonoseki with this machine from Ibaraki.


このページを読むまえに,私のホームページでSSBリグについて別の説明を見て下さい! 私は,別のマシンからの違いについて説明します.
* このマシンは,ボード上で5本の真空管によって作られています.写真を見て下さい! ケースは,サーキットボードから電気的に分離されているので,ケースに触ても感電しません.回路図の(A)ポイントを見てください! マイクの接地点(A)は,変圧器によって回路接地から分けられています.それは,( B ),( C )点も同じです.
* 30MP23 は,有名な30A5 と同等の真空管です.
* この回路では,とても低い電流のリレーを選ばなくてはいけません.
* このマシンの出力は,2W です.
* T1 - T7 :FB801 ,トリファイラー ,3t.
* T8 :FB801 ,バイファイラー ,7 t。
* ( A ) ,( B ) ,( C ) ,点はケース接地です.その他は基板アースです.
* T9 ,T10:10mm ,コア,0.2EC ,12t:4t .
* T11-T13:10K ボビン,0.2EC ,10t:3t .
* 私は,茨城 からこのマシンで下関とQSOしました.
