50MHzFM
200mW transceiver * After I made CW,SSB and AM transceiver, I decided to
make FM transceiver. But I hate 144MHz and 430MHz. Therefore I decided
to make it by 50MHz. In japan, 51.000MHz is calling channel. Another channel
is 10kHz step. I had some CB crystals from 10.620MHz to 10.650MHz. Four
times harmonics of these crystal becomes 42.48MHz to 43.68MHz. Therefore
I will QRV on 51.000MHz , if I mix with 8.52MHz. I discovered 4.267MHz
crystal from my stock of crystals. I wanted to use a ceramic filter for
FM receiver with 455kHz. Therefore I must make one more convertor with
8.795MHz second local oscillator. I made it with 26.965MHz crystal and

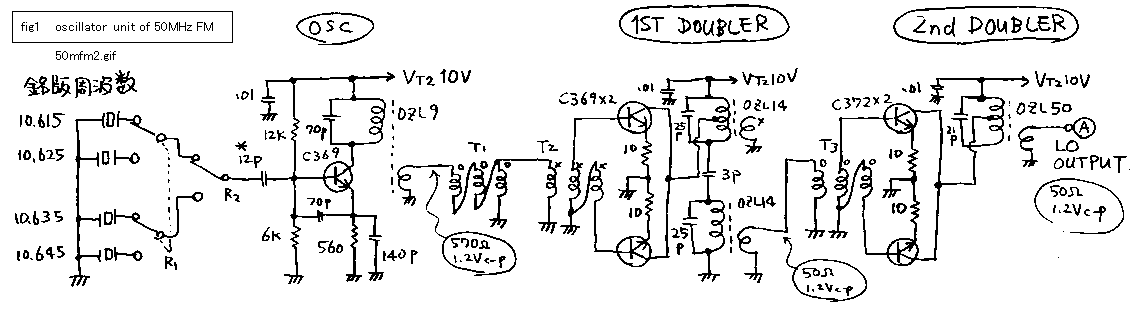

VXO. * Oscillator block is constructed with a transistor oscillator and
push push doubler. Four crystals are changed by the relays. Two relays
are changed with a rotary swith. I learned a push push doubler on the ARRL

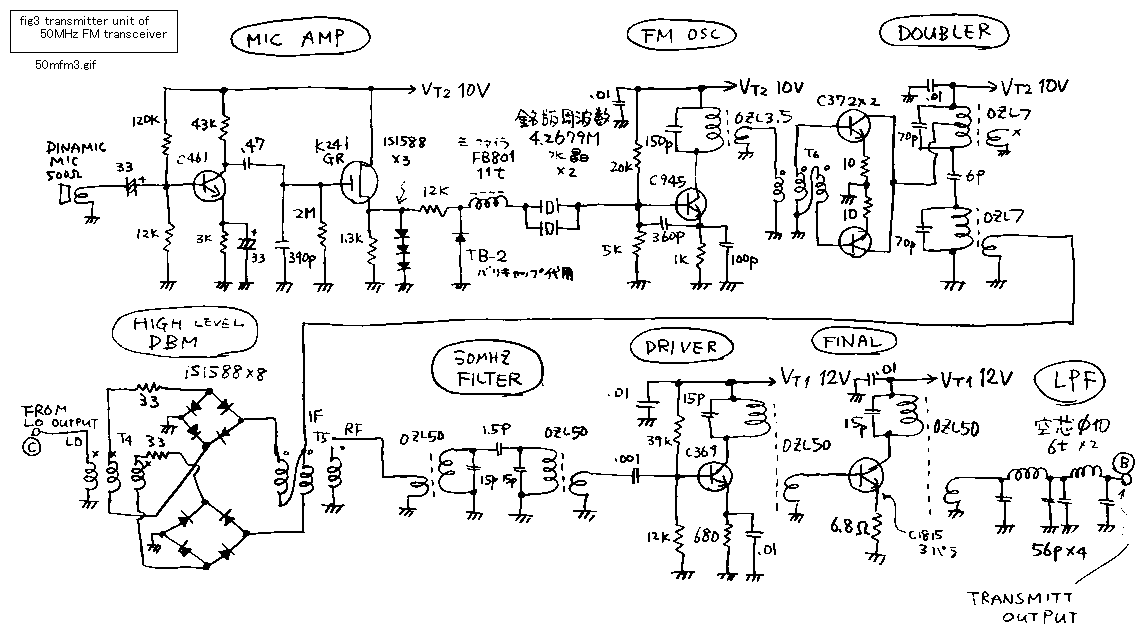

handbook. * I will explain about a transmitter. Microphone signal is amplified
by the audio AMP. This signal modulates the frequency of the VXO oscillator.
The coil of the VXO is made of FB801 ferrite. Variable capacitor is made
by power diode. VXO signal is converted for 51MHz with high level mixer.
The power amplifier is made by C class AMP. Output power of it become 200mW.

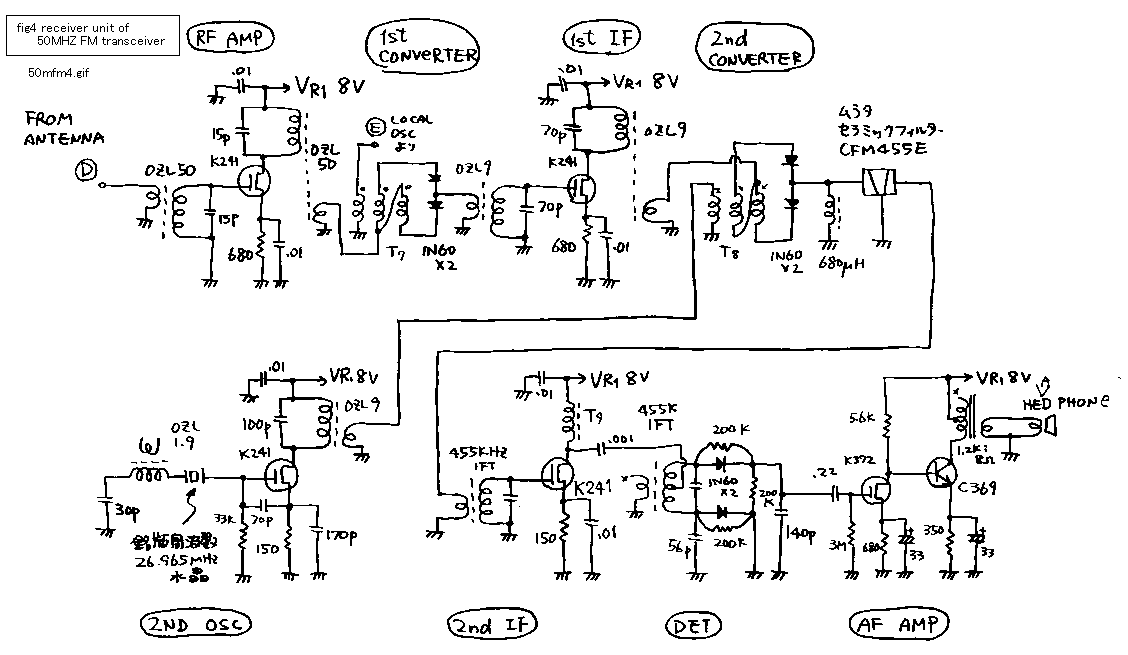

* I will explain about a receiver. Please see the another page of my homepage
in order to understand it. 2 transistor FM radio and 5 transistor 144MHz
receiver is made to develop this transceiver. RF AMP and 1stIF AMP and
2nd IF amp are constructed with FET amplifier. 1st and 2nd convertor are
constructed with single balanced mixer. It is safety way to make complicated
gear that to use same circuit for the same purpose. After I made some local
expedition, I add a RF attenuator between the antenna and RF input of the
receiver. It is changed by turn over switch. * T1-T8 is FB801 trifiler
3 turn. T9 is FB801 monofiler 11t. See the another page about OZL coil

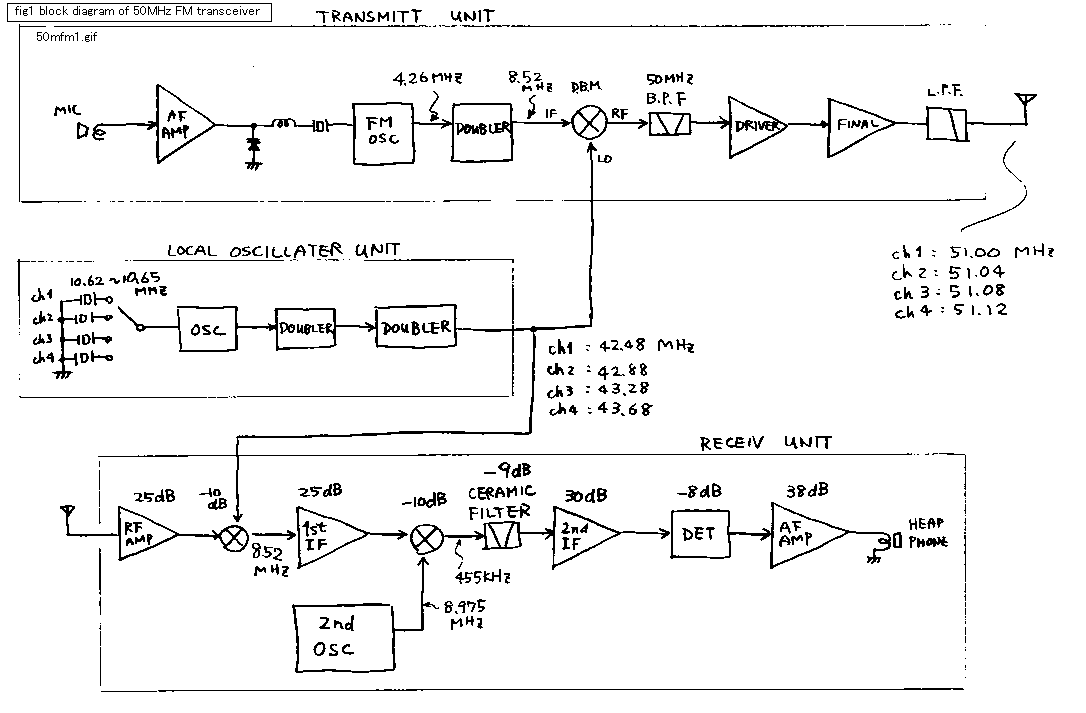

series. * I could make many QSO from the 500 meter high , on the mountain.50mfm1.gif
５０ＭＨｚ ＦＭ ２００ｍＷ トランシーバー ＊
１９９３年、開局以来６年目にして、ＣＷ，ＤＳＢ，ＳＳＢ，ＡＭと自作による運用を行い、次にＦＭにて本格的な運用をしてみたいと思って作ったのがこのトランシーバーです。私の住んでいる茨城県の土浦市近辺では、５０ＭＨｚのＦＭは特にアクティブには運用されていません。そこで、週末に筑波山に登って、八木アンテナを仮設して、ＳＳＢ運用の合間に空きチャンネルでＣＱを出して運用して、応答頂こうという運用形態を想定して作りました。５０ＭＨｚでＣＱを出すには、メインチャンネル（呼び出し周波数）である５０．１００ＭＨｚで「これから５０．０３０でＣＱを出します。各局応答お願いします。」のごときアナウンスをしてから、５０．０３０でＣＱを出すのがしきたりになっています。あるいは、５０．１００で短いＣＱを出して、すぐにサブチェンネルに移っても良い様です。いずれにしても、想定した運用形態を実現する為には、５０．１００ＭＨｚとそれ以外の少なくとも１つの周波数を運用する必要があります。当初ＣＢ用のＰＬＬーＩＣの利用による複数チャンネル化も検討しましたが、初期のＣＢ無線機のジャンクの水晶が１０ＫＨｚ飛びで入手できたので、これで 周波数計画を行いました。また、ＦＭ用のセラミックフィルターもジャンクで入手できたので、これを使用しました。ブロックダイアグラムをご覧ください。１０．６２０から１０．６５０ＭＨｚまでの４個の水晶を使って局発を作ると、４２．４８から４３．６８Ｍｈｚが発生します。そこで、その中の一倍低い周波数の４２．４８ＭＨｚを５１．００にして送信する為には、８．５２ＭＨｚでＦＭモジュレーターを構成する必要があります。私は、水晶を２００個程度持っています。これを机にばらまいて、調べた所、ほしい周波数の半分の４．２６７９０ＭＨｚの水晶があったので、これでＶＸＯを作って４．２６ＭＨｚにするには０．１８％下に動かせばよいので、ちょうど良さそうです。また、受信時には４２．４８ＭＨｚで５０．１から周波数変換すると、８．５２ＭＨｚになるので、これをまた周波数変換して４５５ＫＨｚにするには、８．７９５ＭＨｚの第二局発が必要で、水晶を探してもちょうどの物がなかったので、２６．９６５ＭＨｚのＣＢ用水晶を源発振周波数で使い、さらにＶＸＯで下に降ろして使う事にしました。２６．９６５の１／３は８．９８８でこれで８．９７５を発振させる 為には２．１％も降ろさなくてはならないので、難しそうでしたが、大体水晶は３倍オーバートーンの場合と源発振周波数では１％程度ずれるので、ここだけ先行実験したところ、うまく目的の周波数が出てくれました。以下に各ブロックの説明をします。＊
局発ブロックは、トランジスター発振器と２段のプッシュプッシュダブラーで構成されています。水晶はミニリレーで切り替え、リレーを２回路４接点のロータリースイッチで切り替えています。プッシュプッシュダブラーはＡＲＲＬのハンドブックから勉強した回路で、大変確実に２逓倍してくれるので気に入って使っています。＊
次に、送信ブロックを説明します。マイクの音声信号を１石で増幅して、バッファーで低いインピーダンスに変換し、ダイオードでクランプして、ＶＸＯに直接ＦＭ変調をかけています。４．２６ＭＨｚは、普通ＶＸＯを作る１０ＭＨｚ近辺よりもずいぶんと低い周波数なので、直列コイルも大きなインダクタンスが必要です。なんとＦＢ８０１に１１回も巻いてつくりました。バリキャップも大きな容量が必要なので、ＴＢ−２という電源整流用のシリコンダイオードを使っています。シリコンダイオードでも逆電圧を掛けるとバリキャップとして使用できます。ただしＱは低いので、その分水晶を２個並列にしています。この辺には２ＳＣ４６１や３７２というずいぶん古い型番のトランジスターを使っていますが、当時すでにジャンクの再利用でした。つぎのプッシュプッシュダブラーは、局発部と同じです。ハイレベルミキサーは普通のＤＢＭと同じ目的です。ここの位の信号レベルであればわざわざハイレベルミキサーを使用する必要は無いのですが、日本には「大は小を兼ねる」ということわざがあります。後は、２段の電力増幅をして、送信機の出来あがりです。ＦＭ送信機では、リニアーアンプ とする必要が無いので、Ｃ級のバイアス無しで使っています。簡単です。 ＊
次に受信ブロックに関して説明します。４５５ＫＨｚの第二中間周波増幅回路から後の、検波回路と低周波増幅は、あらかじめＦＭラジオで研究しておいた回路です。２石式ＦＭラジオや５石式１４４ＭＨｚＦＭ受信機がこの受信部の基礎になっています。別のページをご覧ください。周波数弁別器は，ワイズ検波器と呼ばれている回路です。ワイズ検波器の出力インピーダンスはとても高いので、オーディオのアンプは、入力インピーダンスの高い物で構成する必要があります．それで、オーディオのアンプのフロントには，FETを使いました。ＦＥＴと電力増幅のトランジスターは直結しています。高周波増幅、第一中間周波増幅、第２中間周波増幅すべて、１段のＦＥＴ増幅器です。また、第一混合器も、第二混合器もシングルバランスドミキサーです。こういう風に同じ回路を組み合わせる方法は安全確実に複雑な構成の回路を作ためには、近道です。この受信機には、ＦＭのリミッターが有りませんが、応答いただいた局はすべて５９で受信できました。また、ボリュームも有りませんが別に必要を感じません。私のヘッドホンと耳に一番良い感度に検波段以降を合わせてあります。ただし、筑波山で 運用していて、ふもとのつくば市から応答されると、さすがに中間周波段が飽和してしまい、復調が困難になるので、アンテナと受信回路の間に２０ｄＢノアッテネーターをスイッチ切り替えで入れられる様にしました。＊
Ｔ１からＴ８のコイルはＦＢ８０１、トリファイラ３ターンです。Ｔ９のコイルはＦＢ８０１、モノファイラ１１ターンです。ＯＺＬ何とかというコイルはＦＣＺをまねて自分で巻いたコイルです。詳細はべつのページに説明します。＊
実際に運用してみると、やはりＦＭは５０メガといえども「ご近所ラグチュー用のモード」で、一般ＣＱに応答してくれる局は、所詮ＳＳＢでもお会いした局ですので、あまり面白く有りません。それでも筑波山からは、２００ｍＷで関東一円とコンタクトできます。ＳＳＢを運用していて、「たまにはＡＭもやりましょう」という話は時々出ますが、「たまにはＦＭも」という話にはならない様です。
