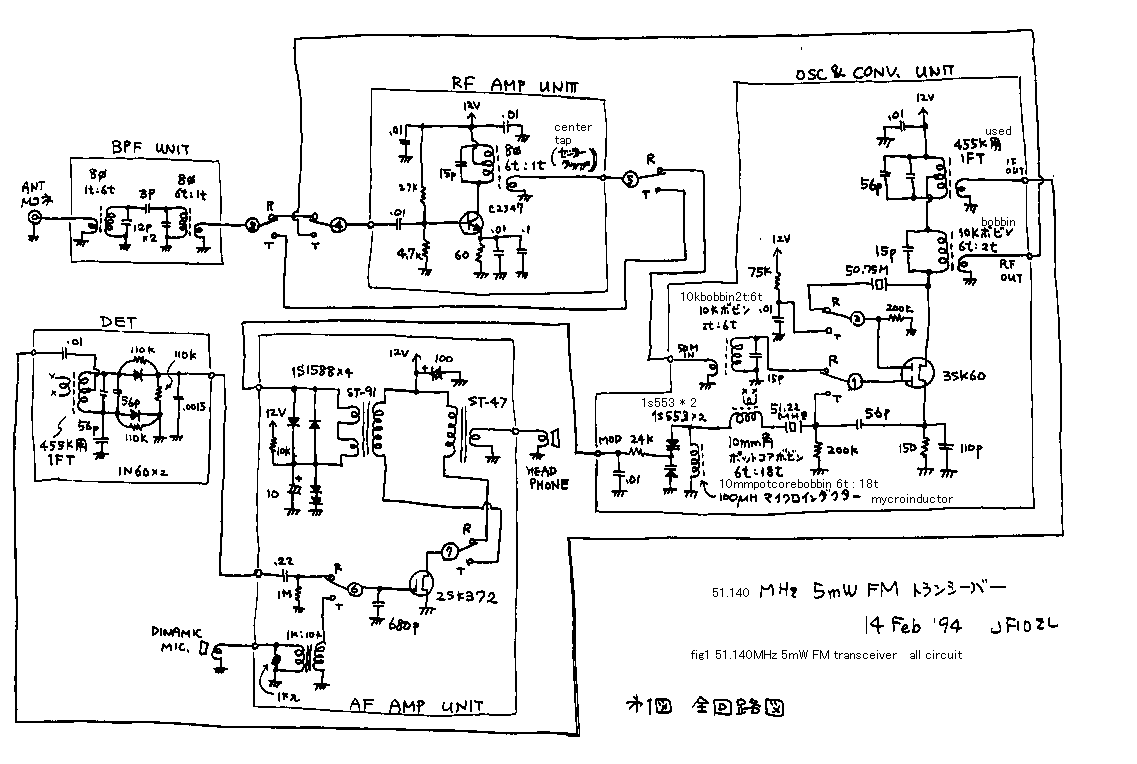

In Japanese CQ magazine, I informed about my 3 transistor CW transceiver (Jun1992) and 3 transistor SSB transceiver (Nov1992). I wanted to inform about FM transceiver, but it was not informed on that book. I will show you here. Please rewrite the circuit separately, of his transmitting time and receiving time.
I will explain about it's receiving time. The antenna get the 51.14MHz FM signal. It is amplified by the transistor amplifier. The gain of it was 26dB. Please use the transistor having ft about 1GHz. Double gate FET converts the signal to 390kHz signal. This circuit is modern type of 6BE6 self oscillating convertor. Second gate is oscillator. First gate is signal input. This receiver has no IF amplifier. converted signal is detected. This detector has high impedance output. Therefore the audio amplifier is made by FET. The audio amplifier has 11dB gain. The capacitor of the gate is used not to make self oscillation.
I will explain about transmitting time. Audio signal is amplified by the audio amplifier. The signal is limited by the two diode D1 and D2. The level of the signal is hold upside by the two diodes D3 and D4 about 1.2V. Dual gate fet works as a VXO. The oscillated frequency is modulated by the audio signal. The frequency changes 50.14MHz +-5kHz. This signal is amplified by the transistor amplifier. The output power becomes 5mW.
I made QSO with my friend living 6km distance from my house with this machine for one hours.
３石式５０ＭＨｚＦＭトランシーバー
ＣＱ誌１９９２年６月号で３石式ＣＷトランシーバーを、同じくＣＱ誌１９９２年１１月号で３石式ＳＳＢトランシーバーを発表させてもらったので、次は３石式ＦＭだ、という事で作ったのがこの機械です。このＦＭの作品は、ＣＱ誌には掲載されませんでした。まあご覧の様に、あまりにもマニアックな回路構成で、再現性は疑わしいものですが、ここに紹介いたします。最近はこのホームページも二度のメモリーオーバーを経験していますので、出来るだけ、ダブった情報は流さない様にしたいと思っています。本来はこの回路の受信時と送信時の回路を別々に書き下してお見せしたい所ですが、興味がおありなら、下の回路図からそれぞれ受信時と送信時の回路を別々に書き下してみて下さい。
まず受信時から、動作を説明します。アンテナから入った５０ＭＨｚＦＭの信号は、バンドパスフィルターを通った後に、高周波増幅ユニットで２６ｄＢ増幅されます。ここは、普通のエミッタ接地Ａ級増幅器です。注意点としては、遮断周波数ｆｔが高すぎると、自己発振を起こしやすく、逆に低いと利得が得られません。ｆｔ＝１ギガヘルツ程度の石を使ってください。次に、信号は周波数変換ユニットに入ります。ここは、ダブルゲートのモスＦＥＴで、第二ゲートの水晶発振と、第一ゲートからの入力信号が混合されて、ビートが出てきます。入力が５１．１４ＭＨｚ，局発が５０．７５ＭＨｚなので、その差の３９０ｋＨｚに変換されます。変換利得が２８ｄＢあります。３９０ｋＨｚの同調コイルは４５５ｋＨｚの中波用中間周波コイルに５６ｐｆのコンデンサーを外付けして、作っています。この後ワイズ検波して、周波数変調信号を音声信号に検波します。ワイズ検波は、出力インピーダンスが高いので低周波僧服はＦＥＴで組んでいます。ここの電圧利得は１１ｄＢです。尚、２ＳＫ３７２のゲートに入れた６８０ｐＦのコンデンサーは発振対策です。
次に、送信時に動作を説明します。ダイナミックマイクの信号は、低周波増幅器で増幅されます。マイクアンプの出力トランスの２次側にはＤ１とＤ２による振幅制限器があり、ここの交流的振幅はピークツーピーク（日本語を知らない）で、０．６Ｖに制限されます。また、ここの信号には、Ｄ３とＤ４によるバイアスがかかており、音声信号は１．２Ｖを中心に振るえる事になります。いわゆる「下駄履き」です。発振器はＦＥＴを使ったＶＸＯ（水晶制御可変周波発振器）です。ここの、制御電圧（二つのダイオードの中点の電圧）が１．２±０．６Ｖに振れると、発振周波数は５１．１４ＭＨｚ±５ＫＨｚで変わります。すなわち、発振回路は周波数変調される訳です。(水晶の３次発振ではＶＸＯが効かないとお思いでしょうが、実はできるんです。この場合、ＦＥＴ自体は基本波で発振していますが、その中の３次高調波を発振器のドレインから取り出しています。）次は、高周波増幅で、信号が５ｍＷに増幅されます。もちろんアンテナの前にバンドパスフィルター（帯域瀘波器）で、高調波等の不要な信号がアンテナに送られない様にしています。本機に機械的構造は、各ブロックを４目基板に くんで、ベタアースの上に載せたものです。詳細は別のページ「私の作品の共通の機械的構造」に紹介されています。回路図には多くの切り替え回路がありますが、ここでは松下の超小型リレー（ＴＱ２１２Ｖ）を使っています。
本機を使用して、６ｋｍはなれた局と交信しました。電話で呼び出してのスケジュールＱＳＯです。もらったレポートは５２、送ったレポートは５９でした。その局とは、久しぶりだったので１時間も話し込んでしまいました。同一市内の局で、アンテナを向け合えば、５ｍＷで十分ロングラグチューができます。
