8.How to get 2 times multiplied oscillation.2times.gif

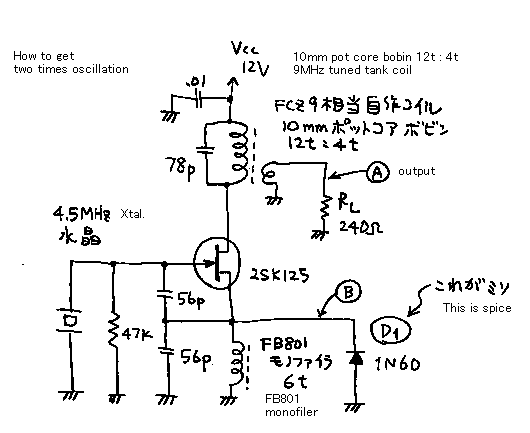

It is our common sense that the transistor crystal oscillator cannot make two times oscillation. But I discovered it. Please see the circuit. The diode between the source of FET and ground is the spice. The diode deforms the activity of the transistor. The oscillation becomes to include many overtone signals. Unless D1, The 9MHz output is 2.1mW. But with D1 I can get 19mW 9MHz signal.

8. 2倍波を直接発振させる方法.
トランジスター発信機では、水晶の名盤周波数の2倍波を発振できない事は、我々の常識です.しかし,私は,それを発見しました.回路図を見て下さい. FET のソースとグラウンドの間のダイオードが,味噌です.ダイオードは,トランジスターの動作を歪ませます.このため発振波形は,多くの高調波信号を含む様になります.D1が無い場合、その9MHz出力は,2.1mWでした.しかし,D1を付けると,19mWの9MHz信号を発生させる事ができました.
