21MHz

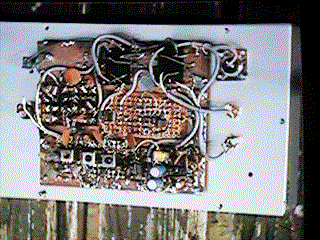

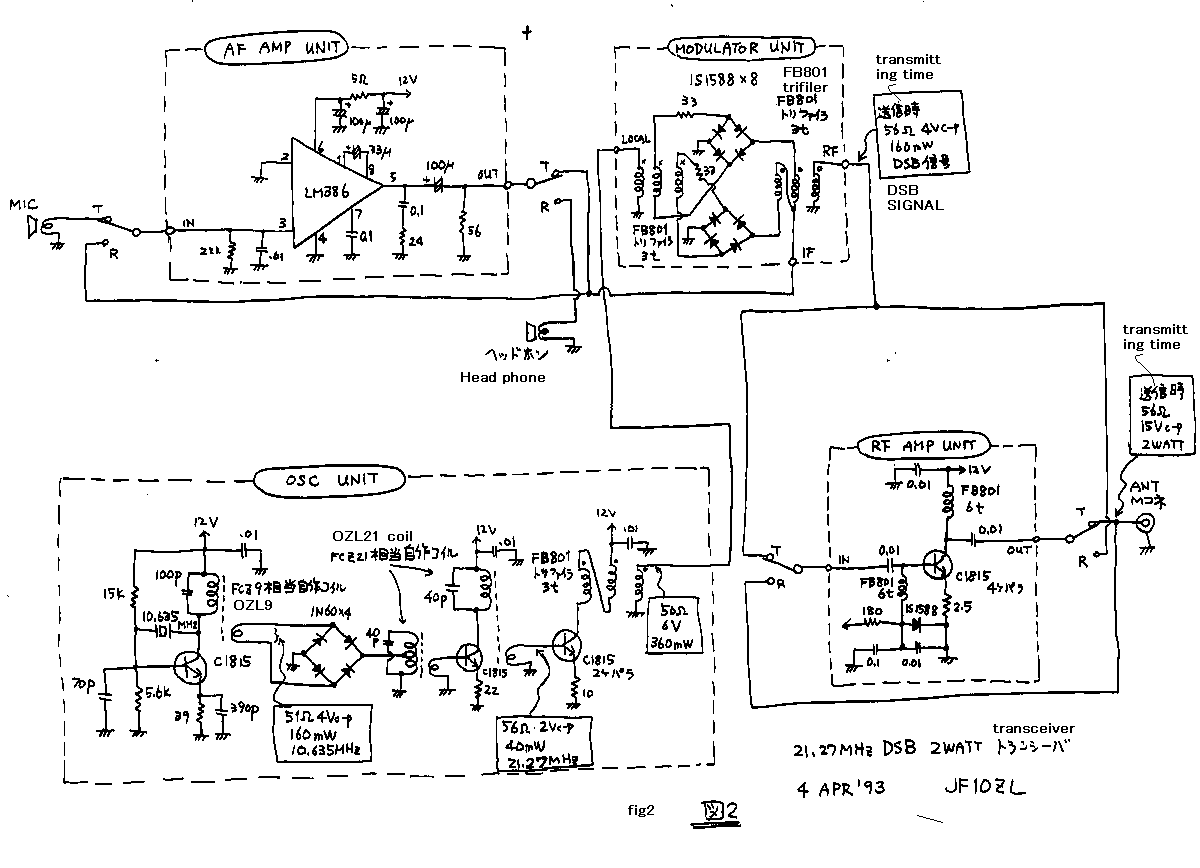

2watter double side band simple transceiverI could confirm the re-productivity of this projects. About one year ago ,on 1998 my QSO friends said to me that he made this projects and he got 1 watt and he could make QSO with his local station. See the photograph! The circuits is constructed on the cover of the case with the connectors and switches. This construction is easy to make maintenance. See the fig.1! The audio signal made by microphone is amplified by LM386. It is injected on the IF port of the DBM. Oscillator unit makes the 21.27MHz RF signal. It is injected on the LO port of the DBM modulator. This DBM is called as a High level DBM. This type DBM can deal the power more than 100mW. Therefore on this projects, 2W signal is obtained with only one stage of RF amplifier. RF amplifier is constructed by the 4 piece of parallel small transistors. Instead of RFC, 5 turns of single filer FB801 ferrite core is used. On the receiving time, all the circuit of this gear is connected as counter side from transmitting time with two relays. On this case the DBM acts as a de-modulator. This is direct conversion receiver.
I used this gear on the Mt.Tukuba with the dipole antenna indicated on the Fig.4 and the noise filter on the power line from the cigar lighter plug of the car. I could make several QSO's with the SSB station on this aria.
２１ＭＨｚ ２Ｗ ＤＳＢ（ダブルサイドバンド）トランシーバー
この作品は再現性が補償されています。昨年５０ＭＨｚＳＳＢで御会いした局に「砂村さんの２１ＭＨｚＤＳＢ２Ｗ作ったけど１Ｗしかでなかったよ。でもちゃんと友達とＱＳＯできたよ。」とレポートが有ったからです。

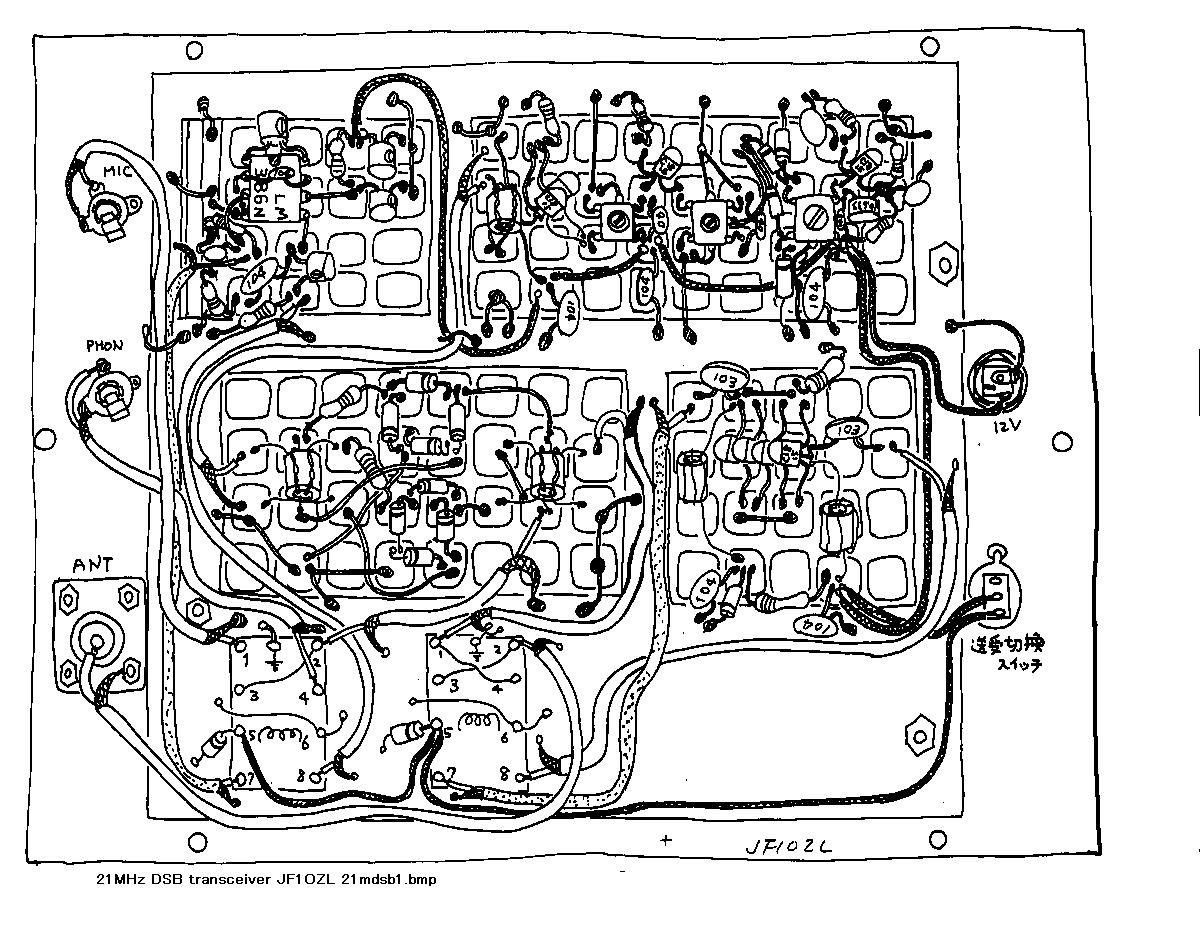

写真を見て下さい。Ｐ１という蓋付きシャーシケースの蓋に、基板を貼り付けて、Ｍコネや切り替えスイッチなんかも全て蓋に取り付けています。製作とメンテナンスが楽です。

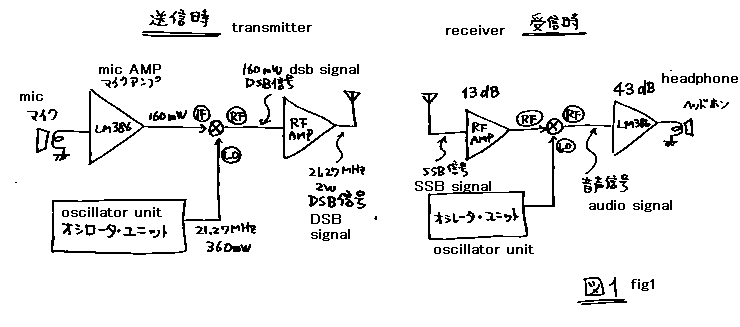

図１のブロックダイアグラムを説明します。まず送信時からです。マイクの音声信号はＬＭ３８６のマイクアンプで増幅されます。一方、オッシレーターユニットでは、２１ＭＨｚの３６０ｍＷの信号を発生させます。この２つの信号がダイオードダブルバランスドミキサーで合成されて２１ＭＨＺのＤＳＢ信号が出てきます。このＤＢＭは、大きな電力の信号を直接扱える形式の物で、そのＤＳＢ信号出力自体で１６０ｍＷです。これを、２ＳＣ１８１５を４個並列で使用した広帯域増幅器で１段増幅しただけで、２Ｗの出力が得られます。受信時は、全ての回路を送信時とリレーで切り替えて逆つなぎにします。アンテナから入った２１ＭＨＺ信号は、広帯域増幅器で増幅されてから、ＤＢＭで復調されて音声信号になり、これをＬＭ３８６で増幅してヘッドホンで聞きます。

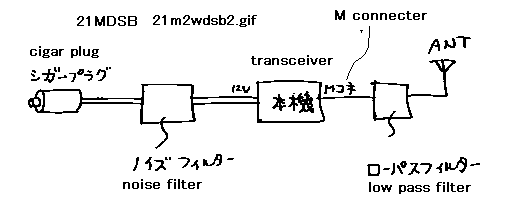

本機は、筑波山での運用を前程に作りました。車で、筑波山に移動して、図４の仮設ダイポールアンテナをたてて、図５のノイズフィルターを通して、車のシガライタープラグから電源をもらって、運用しました。１時間ほどＣＱを出したところ、野田市我孫子市のカッキョクと交信が可能でした。周波数は２１．２７ＭＨｚの固定周波数です。本当は、２１．１６ＭＨｚ近辺の国内ＱＳＯのメインバンドの方が応答がよかったでしょう。しかし、それだと、たまたま、その周波数が使われていると、出れません。

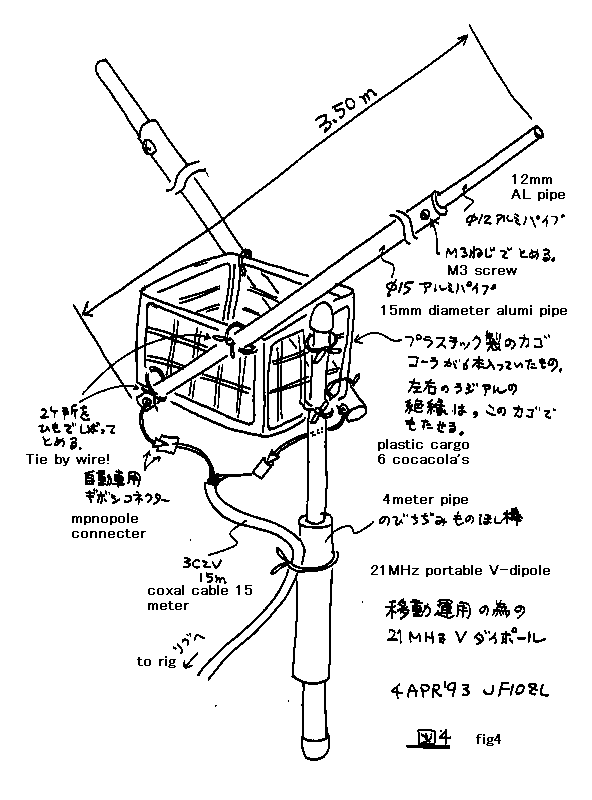

アンテナは、２ｍのアルミパイプをドイトのお店で買ってきて、それを３ｍｍのネジでつないで合計３．５ｍの長さにして、これを２本プラスチックのかごに、ひもでゆわいつけただけの簡単な物です。同軸との結合には自動車用のギボシコネクターをつかいました。
