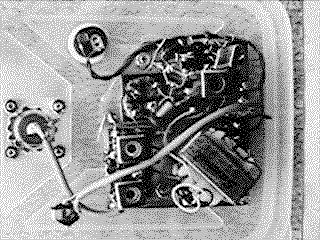

One transistor TX (50MHz DSB)...1trtxph.gif
I challenged to make very simple transmitter. It is constructed with only one transistor. It makes DSB signal. It can make QSO with normal SSB station. ***

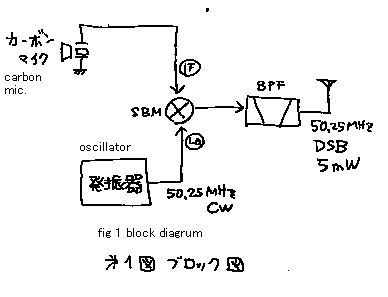

See fig 1! Carbon microphone modulates 50MHz CW signal. It produces a double sideband signal. It pass through the 50MHz band pass filter. It is radiated by the antenna. ***

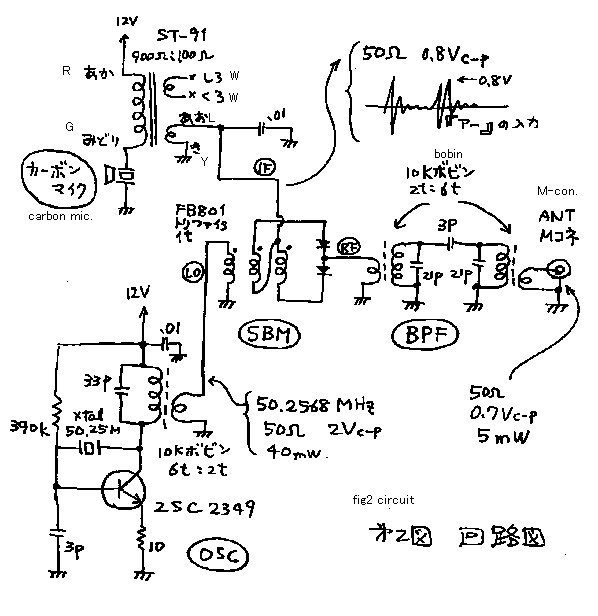

See fig 2! Modulator is constructed by diode single balanced mixer. ***

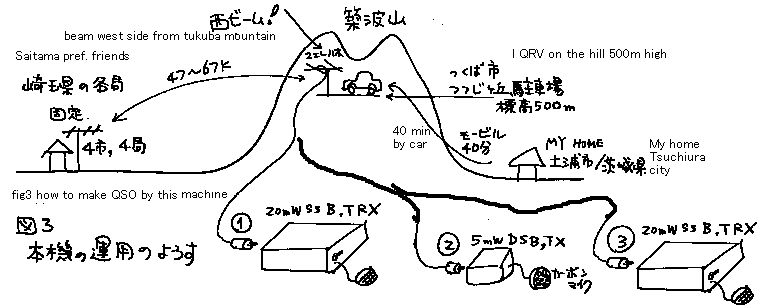

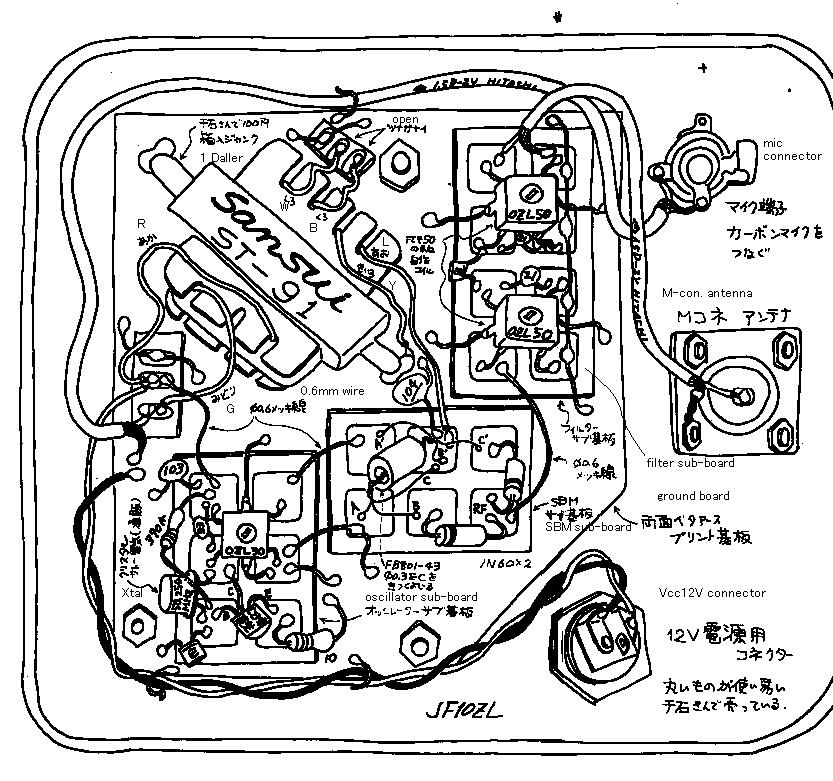

See fig 3! This machine is transmitter. Therefore I must use another transceiver in order to receive the report from my QSO friends. ***
See the table! With this machine I made four QSO's with friends living 50Km distance from me.

1個の トランジスター送信機( 50MHz DSB )

とても簡単な送信機を作ってみる事にしました。２石式、１石式も私のホームページの他のページに紹介されています。今回は、たった1個のトランジスターで作ってみました。それは，DSB式なので、普通のSSB局とＱＳＯすることが可能です．***
図1 を見てください! 炭素マイクで，50MHz CW シグナルを変調して，ダブルサイドバンドの信号を発生します。この信号は，50MHzバンドパスフィルターを通り抜けて，空中線で放射されます．***
図2 を見てください! モジュレーターは，シングルバランスドミキサーで、２個のダイオードによって構成されています．***
図3 を見てください! この機械は送信機ですから，別のトランシーバーをいっしょに使ってQSO相手からのレポート受信しなければなりませんでした。***
表を見てください! この機械で，だいたい50Kmの距離の４局とＱＳＯできました。








1. Makeing CQ by 20mW transceiver. Good station makeing contact to me.
2. Transmit by 5mW DSB = this machine.
3. Receiveing report from QSO friends by transceiver.

１．５０．２２７ＭＨｚの２０ｍＷＳＳＢトランシーバーでＣＱをだす。応答してくれるのは耳の良い局。
２．５０．２５ＭＨｚＤＳＢ５ｍＷ送信機で「カーボンマイクを使っています。」等とはなす。
３．また、トランシーバーにつなぎ変えて、相手からレポートをもらう。「カーボンマイクらしい音だった。」との事。




1trtx4.gif was replaced with following table, in order to save memory.

Table1: result of one night local expedition by this transmitter. All QSO was mwde on 18 Dec 1993.
表１：本機の運用の結果。全てのＱＳＯは１９９３年１２月１８日。

time(JST)	QTH of contact station	distance(km)	Report receiv	memo
2121	Kumagayacity	67	41	Not good signal.But recognized.
2140	Kawaguchicity	57	34	Only call sign was copied.
2205	kazocity	47	45	He could hear that I say " Carbon mic is used".
2215	Kakegawacity	57	45	Small beet was heard. Carbon mic was heard.
