12BH7-single-Didect conversion receiver---12bh7.gif

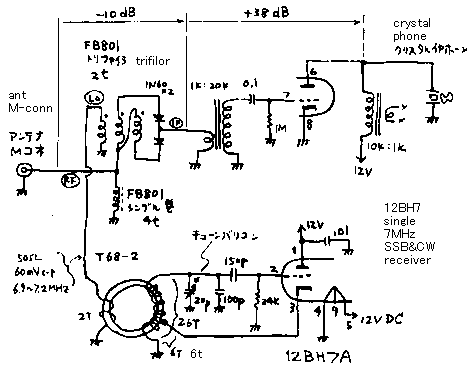

I picked up many valves on the broken TV-sets on the street about 30 years ago. I got many 12BH7A on them. In these days (in the end of 1990's) I made a radio to receive 7MHz SSB and CW signal with these valves stocked. 12BH7A can make his job with only 12V on it's plate. See fig2! Half side of 12BH7 oscillates the 6.9 to 7.2MHz CW with ECO oscilator. It is injected to RF port of a single balanced mixer. On the other hand, 7MHz signal is injected on the RF port of the mixer. Therefore an audio signal comes on the IF port of the mixer. This signal is amplified by the other side of 12BH7A. Single balanced mixer convertor has 10dB loss. An audio amplifier has 38dB gain. Total gain of this radio is 28dB. I could receive the domestic SSB and CW signals clearly with dipole antenna.

子供の頃(約30年前に)、私はすでにラジオ少年でしたので、町角に捨てて在る壊れたテレビセットから真空管を抜き取って拾い集めるのが趣味でした.こうして、ためこんであった真空管の中には,多くの12BH7Aが含まれていました.12BH7Aは、水平掃引信号を発振する等で、テレビには必ずといって良いほど使われていました。今回は、こうして取ってあった12BH7Aで、7MHzのSSB、CW 受信機を作りました。 但し、電源電圧は12Vです。12BH7A は,12V でも立派に働けます。 fig2を見て下さい! 12BH7 の半分は,ECO 発振器として7.2MHzから6.9MHzの信号を発振します.そして、それは、ダイオード=シングルバランスドミキサーの高周波ポートに注射されます.その一方で,アンテナからの7MHzシグナルは,ミキサーの高周波ポートに注入されます.この為、DBMによって,オーディオシグナルが復調され、ミキサーのIFポートに出て来ます.この音声信号は,12BH7A のもう一方の三極部によって増幅されます.復調器は,10dBロス(信号検波効率)が有ります.オーディオの増幅器は,38dB ゲインを持っています.それで、このラジオの全体の利得は28dBです.ダイポール空中線をつなぐと、国内のSSBやCWの交信信号を受信することができました.
